Сварка продольных швов используется при изготовлении множества различных изделий, когда возникает необходимость согнуть листовой материал в желаемый профиль (цилиндр, прямоугольник) и затем сварить его края по всей длине для получения прочной пространственной структуры.

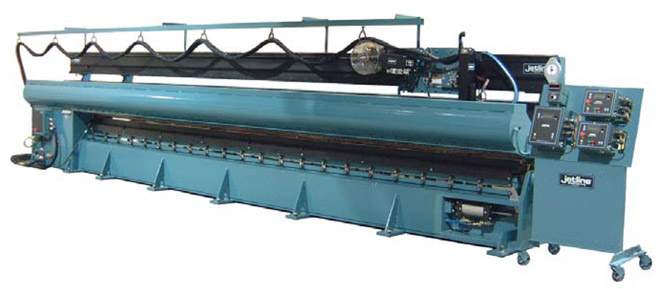

Системы для автоматической сварки продольных швов от JetLine оптимизируют сварочный процесс, уменьшают затраты и повышают качество сварки.

• Системы специально спроектированы для прямолинейной сварки всех поддающихся материалов в толщинах от 0,1 до 10 мм.

• Сварка более толстых материалов может быть осуществлена с использованием уникальной регулируемой оправки JetLine.

• Во всех системах сварки продольных швов JetLine используют принцип теплового шунта для поглощения и рассеивания тепла,применяя в зоне сварки дополнительную оправку с пневматическим прижимом.

• Система зажимов с пневмоприводом обеспечивает надежную фиксацию заготовки и равномерный теплооотвод на всей длине сварочного шва, также она позволяет сварочной головке двигаться строго по линии шва. Сварка получается без проплавлений, залипаний дуги, продольной усадки и деформаций.

• Системы для автоматической сварки продольных швов от JetLine являются непревзойденными по простоте эксплуатации и точности сварки. Современные, максимально упрощенные органы управления снижают нагрузку на оператора системы.

• Конструкция системы зажимов обеспечивает прекрасный обзор места сварки и следовательно увеличивает эффективность работы системы.

• Стандартный модельный ряд системы для автоматической сварки продольных швов от JetLine обеспечивает сварку заготовок длиной до 6 метров. По заказу доступны модели для сварки изделий большей длины.

Основные особенности системы для автоматической сварки продольных швов от JetLine:

1. Направляющая боковая балка обеспечивает жесткий ход для плавного и точного перемещения каретки (0.3 мм для стандартных моделей и 0.1 мм для моделей с повышенной точностью).

2. Погрешность выдерживания скорости перемещения каретки составляет ±1% для стандартной модели и ±0,1% для моделей с повышенной точностью позиционирования электрода.

3. Доступны различные типы механизмов выравнивания листа.

4. Максимальная сила зажима листа с помощью пневматического привода - 2200 кг / 300 мм длины.

5. Алюминиевые прижимные пальцы изготовлены с высокой точностью, что позволяет обеспечивать последовательное охлаждение листа и избегать попадания лишнего движения воздуха в зоне сварки за счет отсутствия зазоров.

6. Внутренняя подкладка с нанесенной канавкой заданной формы для каждого типа деталей. Возможна дополнительная подача газа для обдува зоны сварки. Изготавливается из стали, нержавеющей стали или меди. Возможны варианты изготовления под заказ.

7. Кронштейн для размещения кабелей. Дополнительно доступна гибкая система для размещения всех кабелей от сварочной головки (кабелеукладчик).

8. Движение сварочной каретки управляется контроллером серии 9627 производства JetLine, которым оборудованы все системы сварки продольных швов. Контроллер также осуществляет управление сварочными параметрами рекомендованных JetLine источников сварочного тока.

9. Сменные медные наконечники прижимных пальцев, изготовленные с высокой точностью для исключения помех при сварке.

10. Внутренняя оправка. Дополнительно возможно водяное охлаждение. На заказ доступны другие формы оправок.

11. Зажимное усилие управляется с помощью пульта управления педального типа. Дополнительно можно заказать пульт дистанционного управления подвесного типа.

Системы для сварки внутренних продольных швов
Модель LWI-252.

Данная модель системы для сварки продольных швов создана специально для сварки цистерн применяемых в автотранспортной отрасли. Длина продольного сварного шва составляет здесь 6 метров. Осуществляется механизированная погрузка и выгрузка заготовок. Сварочная часть предназначена для сварки неплавящимся вольфрамовым электродом нержавеющих сталей толщиной до 10 мм. Сварочный процесс управляется контроллером 9627 серии производства JetLine, обеспечивающим высокую точность выдерживания скорости сварки. Также в состав системы входят устройство автоматической регулировки напряжения дуги и устройство подачи холодной проволоки. Весь сварочный процесс полностью контролируется с пульта управления оператора. Возможно оборудование системы видео наблюдением для предоставления возможности оператору непосредственно следить за сварочной зоной со своего рабочего места на протяжении всего процесса сварки. Системы для сварки внутренних продольных швов специально сконструированы для сварки заготовок с большими диаметрами.В них не используется обычная оправка. Вместо этого здесь применяется

рамная конструкция в которой смонтированы держатель внутренней подкладки и непосредственно сама подкладка. Преимуществом такой конструкции является то, что практически не накладывается ограничений на диаметр свариваемых изделий. Единственное ограничение накладывается размерами и оборудованием здания, где устанавливается система для сварки продольных швов.
Системы для сварки внутренних продольных швов сконструированы по тем же требованиям, что и системы для сварки внешних продольных швов и обладают следующими основными характеристиками:

• Для всех типов свариваемых металлов.
• Для всех дуговых типов сварки.
• Толщина свариваемого материала от 0,5 до 10 мм.
• Реечный привод каретки.
• Погрешность позиционирования +/-0,1 мм на 3 м.

Множество дополнительных функций возможно реализовать в данной системе, исходя из требований заказчика.

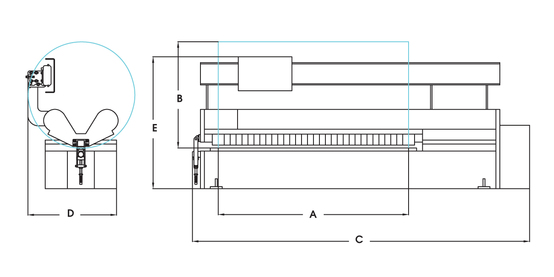

Модель Длина зоны сварки "А", мм Минимальный диаметр заготовки "В", мм Общая длина "С", мм Общая ширина "D", мм Общая высота "E", мм Масса брутто ~, кг
LWI – 72 1830 1400 3700 965 1120 2500
LWI – 84 2135 1400 4000 965 1120 2750
LWI – 96 2440 1400 4320 965 1750 3000
LWI – 120 3050 1400 4925 1040 1300 5530
LWI – 144 3660 1400 5540 1040 1300 6030
LWI – 168 4270 1400 6150 1040 1300 6530
LWI – 192 4875 1525 6750 1090 1350 7030
LWI – 216 5485 1525 7370 1090 1350 7530
LWI – 240 6100 1525 7980 1090 1350 8030
