Комплекс для сварки инварных балок и мембран газовозов КШС-01
Комплекс для сварки инварных балок и мембран газовозов КШС-01

Комплекс для сварки инварных балок
и мембран газовозов КШС-01

Cостав комплекса

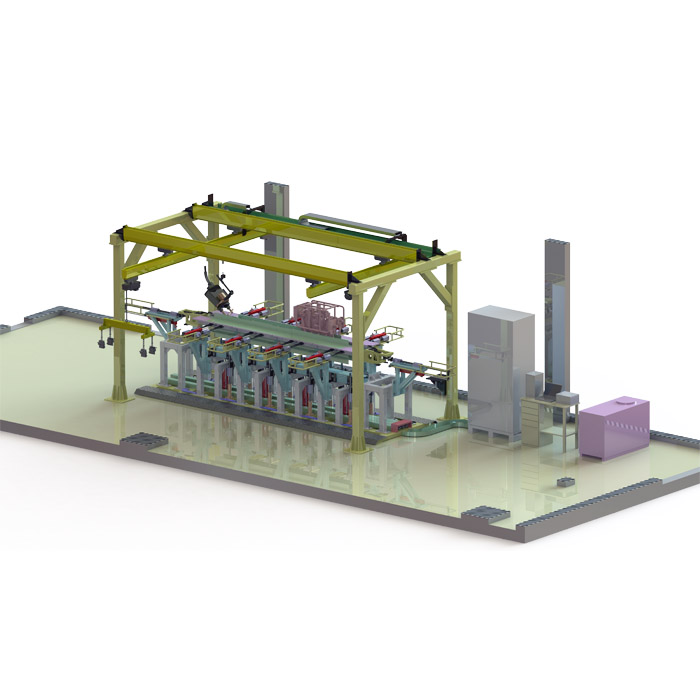

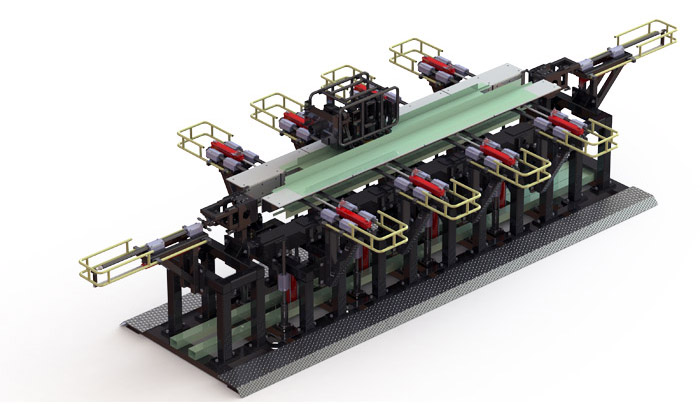

В состав указанного комплекса входит производственный стенд для сборки, прихватки и сварки продольных швов балки, а также малогабаритные самоходные головки для точечной и шовной сварки мембран газовозов.

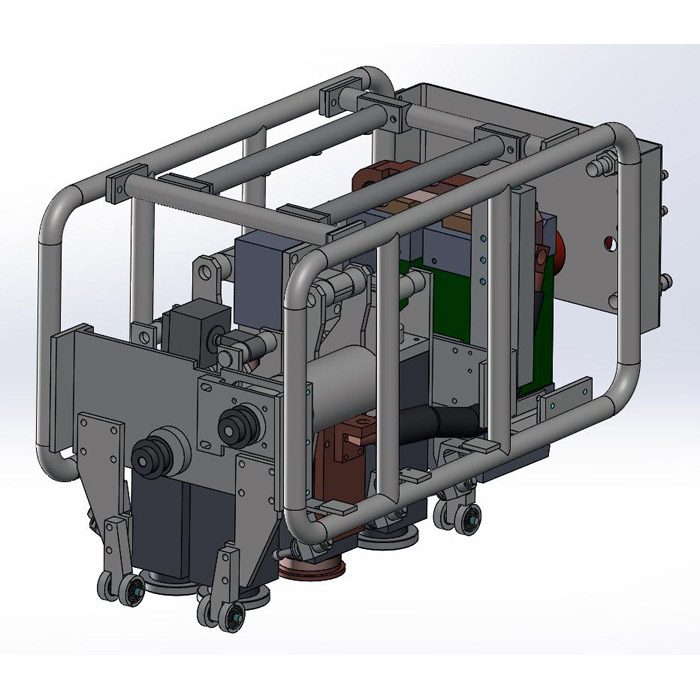

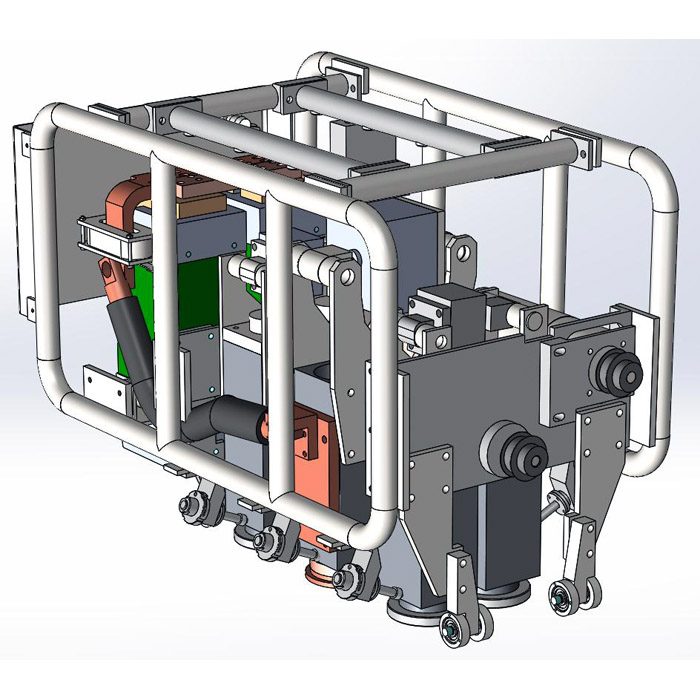

Cостав комплекса: Шовная головка АШС-01

Шовная головка АШС-01 предназначена для автоматической шовной сварки листов толщиной 1,5+1,5+1,5 мм. Головка имеет две пары прижимных роликов и одну пару роликовых электродов. Все ролики приводные. Сжатие роликов осуществляется пневматическими цилиндрами. Головка осуществляет сварку только в нижнем положении.

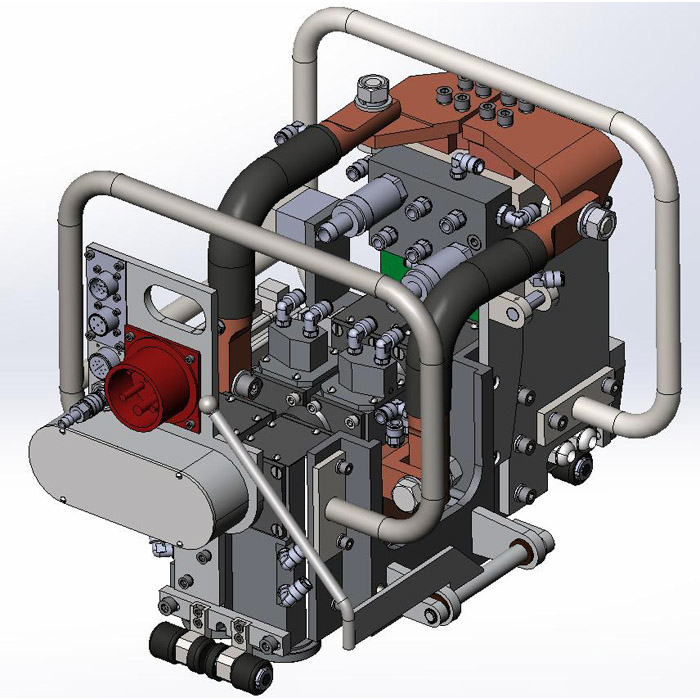

Cостав комплекса: Шовная головка АШС-02

Шовная головка АШС-02 предназначена для автоматической шовной сварки листов толщиной 0,7+0,7+0,7 мм. Головка имеет конструкцию аналогичную АШС-01, но пневмоцилиндр для сжатия используется только с целью создания сварочного усилия, прижимные ролики зажимаются при помощи эксцентрикового рычага вручную. Головка осуществляет сварку в нижнем положении, опираясь на опорные колеса или в горизонтальном положении на вертикальной плоскости с использованием роликовой подпорки. В связи с необходимостью сварки в горизонтальном положении на вертикальной плоскости, прижимные ролики расположены с небольшим наклоном по отношению к сварочным, для исключения возможности съезжания головки с отбортовки при сварке.

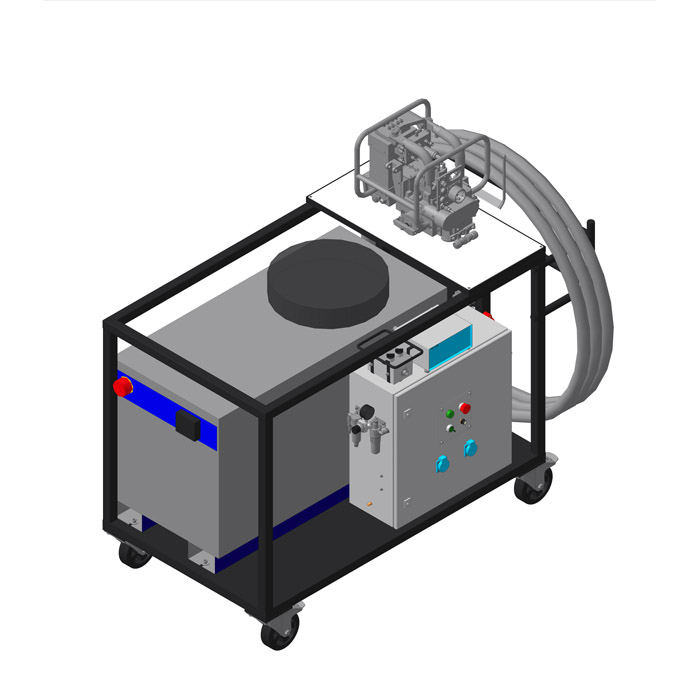

Головка АШС-02 поставлялась с тележкой, на которой были установлены чиллер, блок и пульт управления, пневматическое устройство, а также оборудовано место для хранения головки.

Обе головки имеют замкнутое внутреннее охлаждение вторичного контура с использованием чиллера. В конструкции сварочных головок для передачи тока на вращающиеся роликовые электроды используется оригинальный экологически безопасный скользящий контакт.

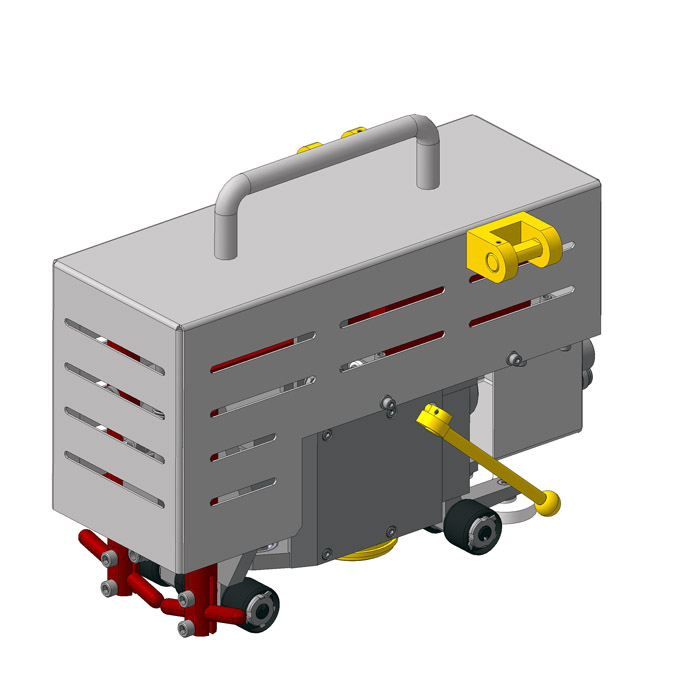

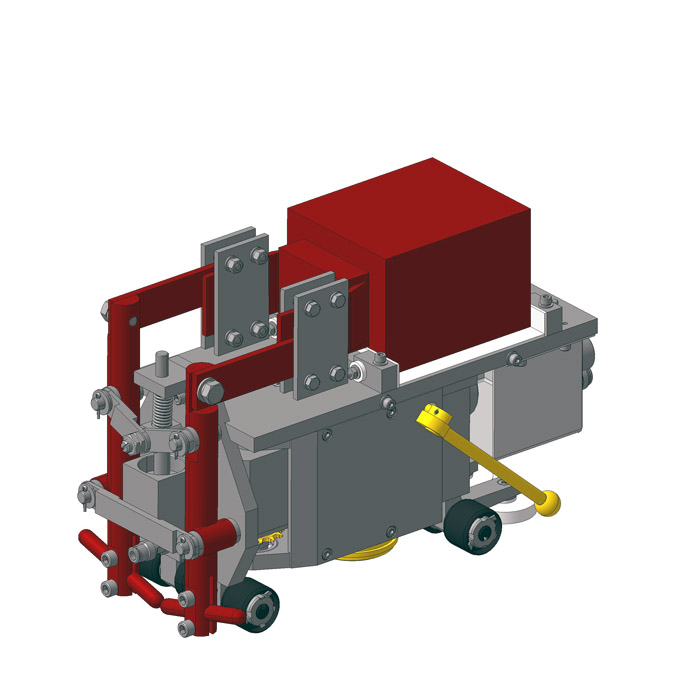

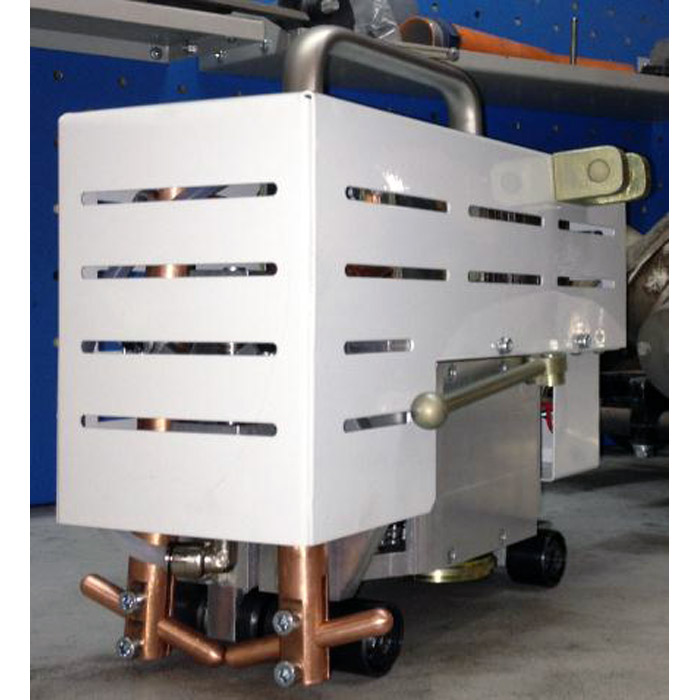

Cостав комплекса: Головка для точечной сварки АТС-01

Головка для точечной сварки АТС-01 предназначена для сварки листов толщиной 0,7+0,7+0,7 мм. Поставлялась вместе с компактной тележкой, на которой был установлен блок управления, пневматическое устройство и оборудовано место для хранения головки

Стенд для контактной сварки дополнительно был оснащён клещами для точечной сварки с балансиром.

Для сварочных головок была разработана портативная система контроля и регистрации сварочного тока с использованием датчика тока (пояса Роговского), с возможностью построения регистрограмм в реальном времени. Регистрограммы выводились на экран ноутбука и сохранялись в файл для печати.
