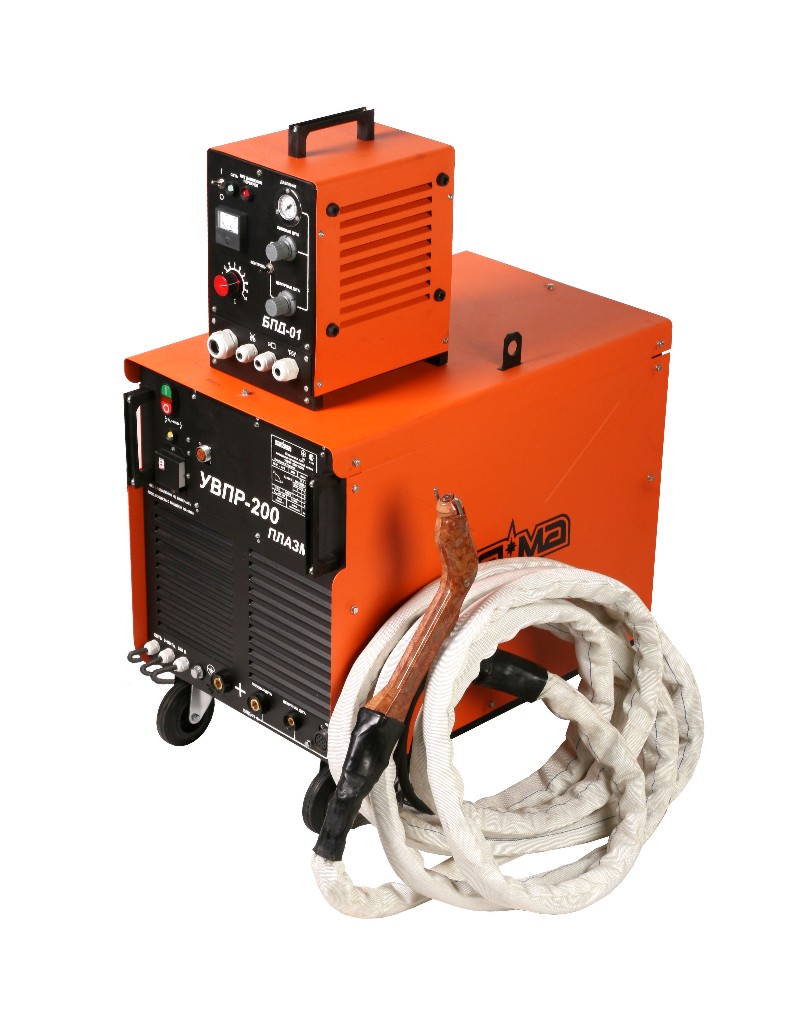

УВПР-200 - Установка для воздушно- плазменной резки металлов
УВПР-200 - Установка для воздушно- плазменной резки металлов

Установка УВПР-200 предназначена для полуавтоматической (с ручным перемещением плазматрона) или автоматической (в составе машин-автоматов), резки всех видов металлов и сплавов.

ОСНОВНЫЕ ОСОБЕННОСТИ

По сравнению с газовой ручной резкой воздушно-плазменная резка имеет преимущества:

• большая скорость и высокое качество реза при минимальных затратах;
• резка загрязненных и окрашенных поверхностей без подготовительных работ;
• отсутствие деформации и необходимости правки после резки;
• минимальные потери материалов при резке;
• небольшая последующая обработка для сварочно-сборочных операций после резки;
Преимущества:
• плавная регулировка тока резки;
• возможность подключения пульта дистанционного управления для регулирования тока резки;
• возможность подключения плазматрона на расстоянии от установки (расстояние согласовывается с производителем), с помощью выносного осциллятора, который обеспечивает стабильный поджиг дежурной дуги плазматрона;
• бесконтактная система поджига дуги;
• обеспечивает резку цветных и высоколегированных металлов;
• наличие контрольных приборов параметров сжатого воздуха;
• защита от несоответствующих параметров сжатого воздуха;
• наличие фильтра и влагоотделителя для очистки воздуха;
• наличие датчика расхода воды для охлаждения плазматрона;
• незначительные эксплутационные расходы;
• класс изоляции Н;
•повышенная надежность и срок службы;












ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Наименование параметра

Значение

Напряжение питающей сети, В

3 х380

Частота питающей сети, Гц

50

Номинальный ток резки, А (при ПВ, %)

200 (100%)

Пределы регулирования тока резки, А

60-200

Регулирование тока резки

плавное

Максимальная толщина разрезаемого металла, мм: -сталь и сплавы
- сталь и сплавы
- алюминий и сплавы
- медь и сплавы


45
35
30

Напряжение холостого хода, В, не более

300

Максимальная потребляемая мощность при номинальном токе, кВА

50

Расход сжатого воздуха, л/мине менее

180

Максимальное давление сжатого воздуха, мПа, (кг/см?)

0,6 ( 6)

Рабочее давление воздуха, мПа, (кг/см?)

0,18 (1,8) …. 0,35 (3,5)

Давление воздуха дежурной дуги, мПа, (кг/см?)

0,03 (0,3) …. 0,05 (0,5)

Охлаждение плазматрона

водянное

Масса, кг, не более, (УВПР-200/ БПД-01)

260 / 14

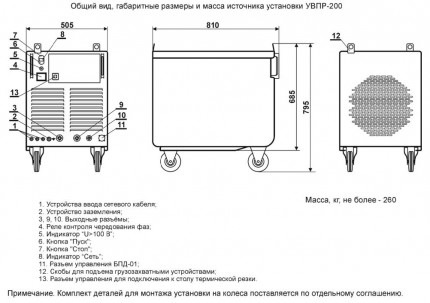

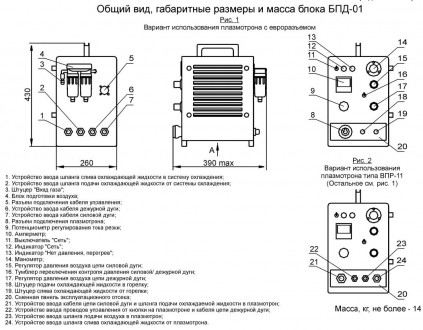

Габариты, мм, не более, (УВПР-200/ БПД-01)

810х505х795 / 260х390х430
