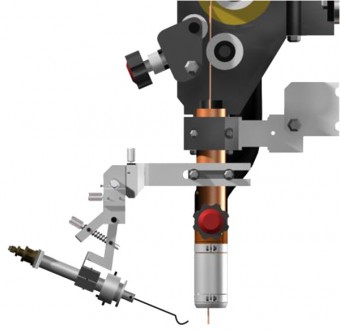

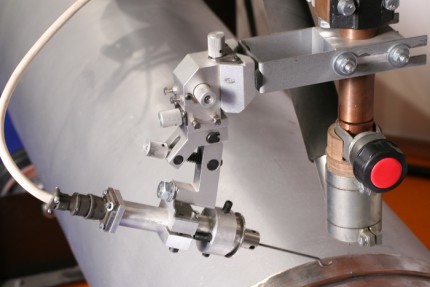

Система следящая двухкоординатная предназначена для управления положением сварочной головки относительно свариваемого стыка. Слежение осуществляется при помощи механического сенсора с фотоэлектронной системой по траектории, определяемой сварочной разделкой или по специальному копиру. Сварочная головка устанавливается на вертикальный и горизонтальный суппорта, собранные в виде креста и оснащенные сервомоторами. Система состоит из сенсора, блока управления, пульта дистанционного управления, двух суппортов* и комплекта кабелей*. Система слежения по стыку может работать в зависимости от типа сварного шва в различных режимах. Система может быть настроена либо по слежению по боковым стенкам стыка, либо по корню стыка. (* Приобретается отдельно)



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Напряжение питания

42 V 50-60 HZ

Потребляемая мощность

400 VA

Тип регулятора

ШИМ, четырехквандрантный

Рабочая температура

0…45 °С

Класс защиты

IP 53

Точность копирования

0,7 мм

Рабочий ход щупа сенсора, 360

4 мм

Габаритные размеры, мм:

Блок управления

260х220х150

Пульт дистанционного управления

190х150х140

Сенсор

Ø 60х160

Масса, кг:

Блок управления

3,2

Пульт дистанционного управления

1,4

Сенсор

1,2



  Блок управления (контроллер)

1. Разъем (4 пол.) для подключения мотора горизонтального сервосуппорта
2. Разъем (4 пол.) для подключения мотора вертикального сервосуппорта
3. Разъем (7 пол.) для подключения датчика
4. Разъем (19 пол.) для подключения пульта дистанционного управления (или внешней системы управления)
5. Подсоединение питания 42 В
6. Предохранитель (10 А)
7. Переключатель для переключения направления перемещения горизонтального суппорта
8. Выключатель питания


  Дистанционный пульт управления

1. Индикаторная лампа (красная)
Лампа загорается тогда, когда щуп теряет контакт с изделием в вертикальной плоскости. Автоматическое слежение выключается.
2. Переключатель с зеленой подсветкой.
Служит для ручного выбора повышенной скорости при работе от джойстика.
3. Джойстик
Ручное управление сервосуппортов:
вверх/вниз, вправо/влево
Джойстик всегда имеет приоритет. Когда индикаторная лампа 1 гаснет, движение вниз невозможно.
4. Переключатель на пять положений
Выбор режима слежения:
- Ручная предварительная
- Слежение в вертикальной плоскости
- Слежение в вертикальной и горизонтальной плоскости с перемещением щупа вправо
- Слежение в вертикальной и горизонтальной плоскости с перемещением щупа влево
- Слежение в вертикальной плоскости и горизонтальной плоскости
5. Индикаторная лампа (желтая)
Загорается при включении питания.



ПОЛОЖЕНИЕ ПЕРЕКЛЮЧАТЕЛЯ (№4) для некоторых видов соединений



Название

Внешний вид

Режим
работы
датчика

Двухфланцевый
стыковой шов

I-стык
(A=направляющая)

V-образный стык

½ V-образный стык

½ V-образный стык

U-образный стык

Двойной
U-образный стык



Название

Внешний вид

Режим
работы
датчика

J-образный стык

Двойной
J-образный стык

Х-образный стык

Ассиметричный
Х-образный стык

К-образный стык

К-образный стык

Стык “В нахлест”
