описание и принцип действия

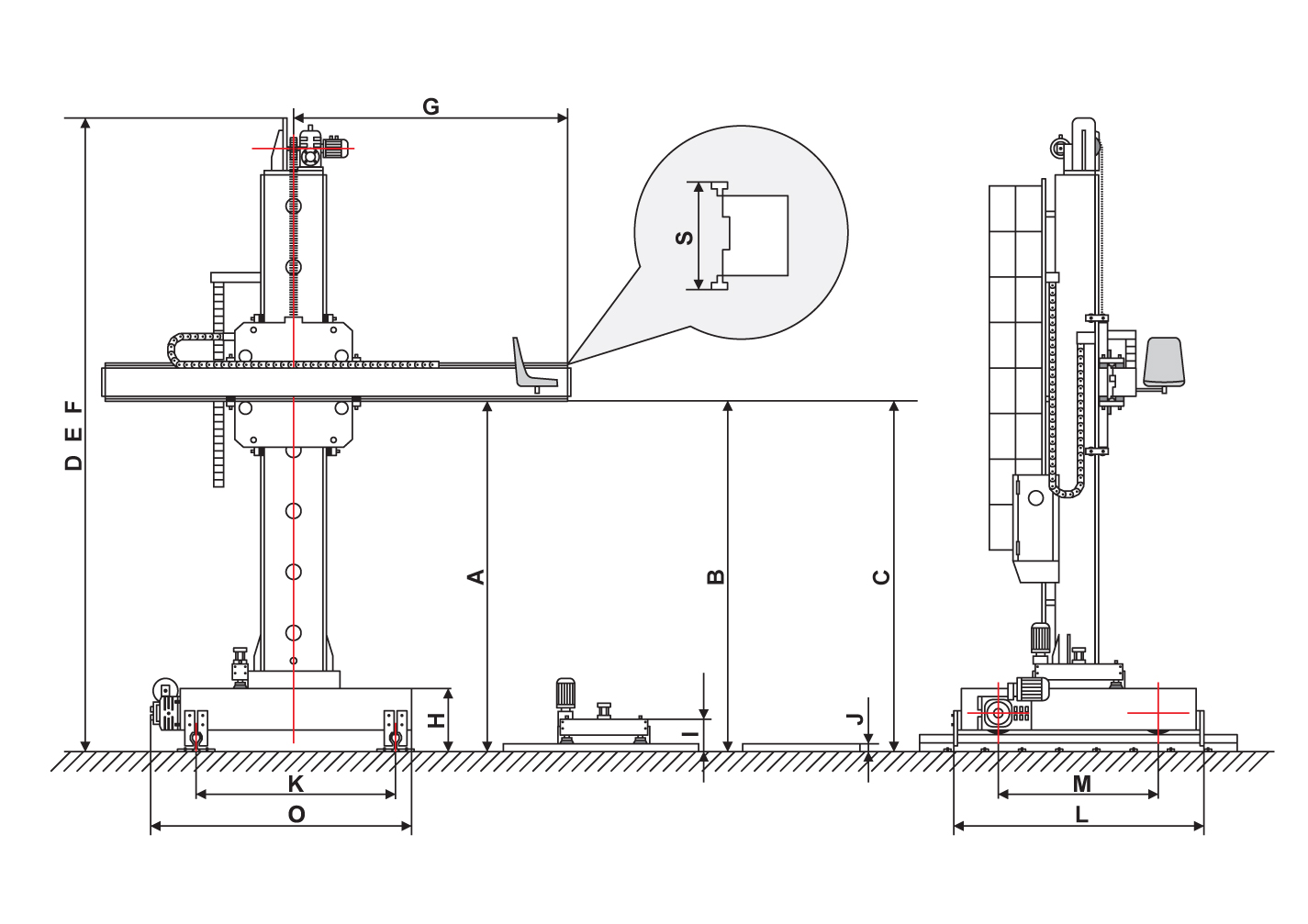

Колонна сварочная КС (500) состоит из вертикальной стойки, механизма подъёма, каретки, противовеса, противоаварийного устройства, опорно-поворотного устройства (ручного или механизированного) и устройства блокировки поворота (ручного или пневматического), механизированной тележки, подвижной консоли, на торец (торцы) которой устанавливается сварочное или технологическое оборудование.

Подъемное устройство расположено на верхнем конце вертикальной стойки, подъём каретки осуществляется электродвигателем переменного тока через редуктор с червячной передачей. В крайнем нижнем и верхнем положениях каретки имеется механический ограничитель (оборудованный концевыми выключателями), обеспечивающий безопасную работу. Также существует противопроскальзывающее устройство, предотвращающее падение консоли.

Движение консоли осуществляется посредством асинхронного двигателя переменного тока с зубчатым приводом обеспечивающим плавную регулировку скорости перемещения в диапазоне 0,15-1,5 м/мин.Консоль оборудована концевыми выключателями и механическими ограничителями для безопасного перемещения на краях.

Перемещение колонны вдоль изделия осуществляется посредством механизированной тележки по рельсовому пути.

Вертикальная стойка колонны сварочной может поворачиваться вокруг вертикальной оси на 180° в обоих направлениях вручную или при помощи электропривода по требованию заказчика. Также возможна поставка без опорно-поворотного устройства с жёстким креплением вертикальной стойки к тележке или без тележки с жёстким креплением к полу через опорный фланец.

Пульт управления колонной сварочной позволяет управлять перемещением колонны установленной на тележке, поворотом вертикальной стойки, движением рабочего инструмента путём подъёма и перемещения консоли с возможностью отображения параметров на дисплее.

Возможна совместная работа колонны со сварочными опорными вращателями и манипуляторами при сварке внутренних и внешних продольных швов, сварке кольцевых швов цилиндрических деталей, при этом управление всем механическим комплексом может производиться с рабочего места сварщика, в том числе с единого пульта управления (индивидуальное проектирование по техническому заданию).

Комплектация колонны сварочной осуществляется по выбору заказчика.

В штатный комплект поставки колонны сварочной входят гибкие кабельные каналы (кабелеукладчики), шкаф управления и пульт дистанционного управления.

Возможная дополнительная комплектация колонны сварочной КС (500) либо её специальное исполнение:
• электрический опорно-поворотный механизм вертикальной стойки;
• эксцентриковая ось поворота (смещение оси поворота вертикальной стойки от центра тележки);
• пневматическое устройство блокировки опорно-поворотного механизма вертикальной стойки;
• специальное исполнение колонны с возможностью производить сварку прямолинейных швов ходом тележки по рельсовому пути;
• дополнительная каретка для движения вдоль консоли со сварочной скоростью. Консоль в этом случае может быть изготовлена в двух исполнениях: с возможность движения по горизонтали либо без него;
• кронштейн для разворота сварочной головки вокруг вертикальной оси для изменения направления подачи сварочной проволоки (ленты) (либо вдоль оси консоли, либо поперёк);
• механические захваты за рельсовый путь для жёсткой фиксации тележки колонны;
• лестница для обслуживания на вертикальной стойке;
• площадка для установки источника на колонне;
• телескопическая консоль с максимальной нагрузкой на конец выдвижной части 120 кг (при этом колонна сварочная обозначается КС (500/120). Длина выдвижной части зависит от длины консоли и отдельно оговаривается в заказе.

По желанию заказчика на колоннах сварочных может быть размещено любое сварочное и/или наплавочное оборудование, а именно: сварочные и/или наплавочные головки, источники питания, механизмы прецессионного позиционирования, осцилляции, слежения за свариваемым стыком, системы рекуперации флюса, системы видеонаблюдения и др.

По отдельному техническому заданию, на рабочем или противоположном конце консоли может быть размещено технологическое оборудование, на котором можно осуществлять резку, строжку, зачистку, выборку дефектов и другие технологические операции.

НЕКОТОРЫЕ ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ СВАРОЧНОЙ КОЛОННОЙ
