Центратор наружный звенный облегченный (ЦНЗО) предназначен для центрирования торцевых участков труб для последующей их сварки.

Центратор имеет обозначение, состоящее из аббревиатуры ЦНЗО и цифр, указывающих на диаметр трубы, для сварки которых он применяется. Пример обозначения центратора наружного звенного облегченного для центрирования труб диаметром 420 мм: ЦНЗО-421.

+ Технические характеристики

Условное обозначение Диаметр трубы, мм Масса, кг
ЦНЗО-421 426 18,0
ЦНЗО-531 530 19,6
ЦНЗО-631 630 24,1
ЦНЗО-720 720 22,1
ЦНЗО-761 762 23,0
ЦНЗО-821 820 23,7
ЦНЗО-921 920 25,5
ЦНЗО-1021 1020 26,9
ЦНЗО-1221 1220 30,1
ЦНЗО-1421 1420 33,9
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.


УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

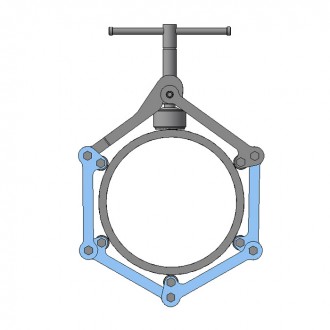

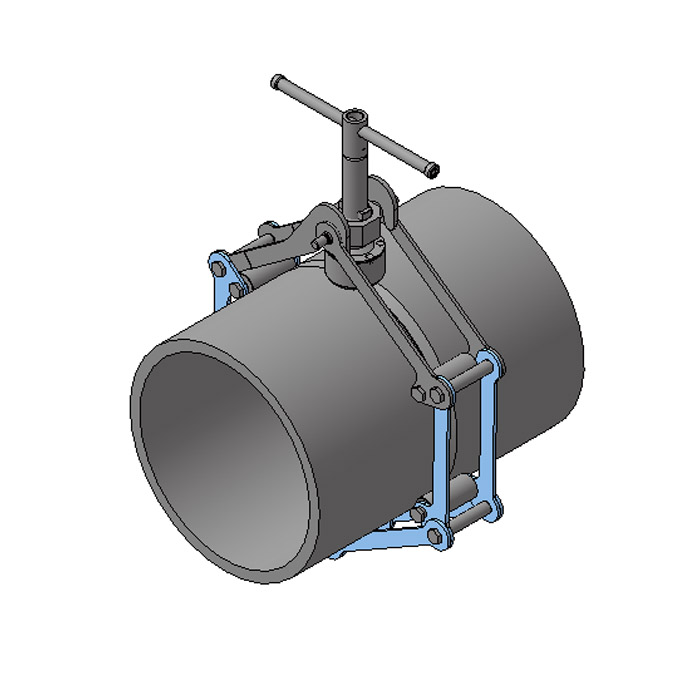

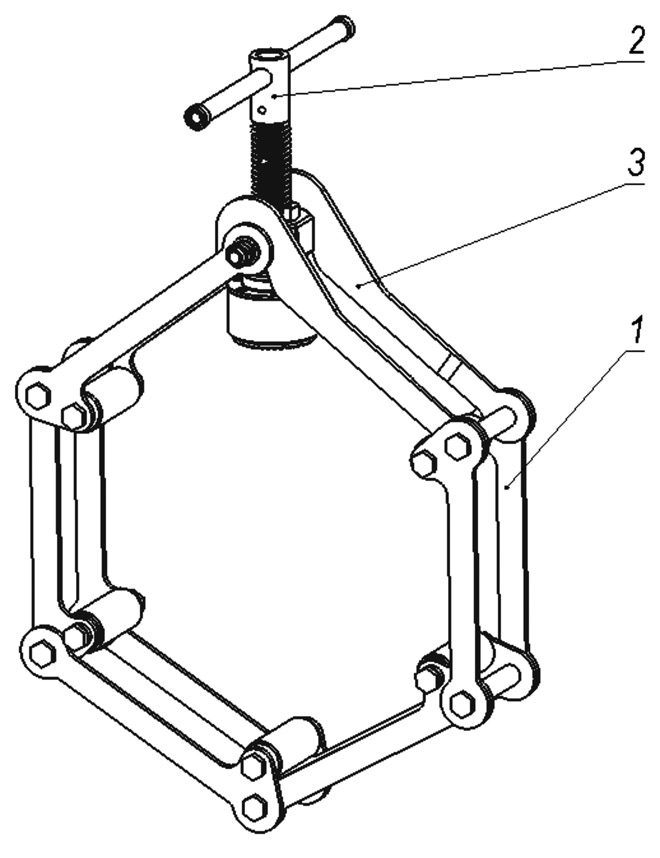

Общий вид центратора

Центратор (см. рис.) состоит из секций с роликами (1), соединенными в цепь. На одной крайней секции установлен прижим (2), на противоположной - два крюка (3). Цепь накидывают на трубы в месте их стыка и замыкают крюками, накидывая их на гайку домкрата. С помощью прижима цепь стягивают, выравнивая кромки труб и обеспечивая их неподвижность в процессе сварки.

Сварку труб производят в промежутках между роликами. После окончания пунктирной сварки прижим ослабляют, крюки снимают с домкрата и центратор удаляют с труб.

Описание и работа составных частей изделия

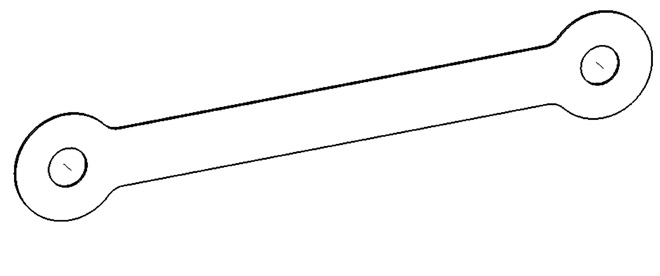

Накладка

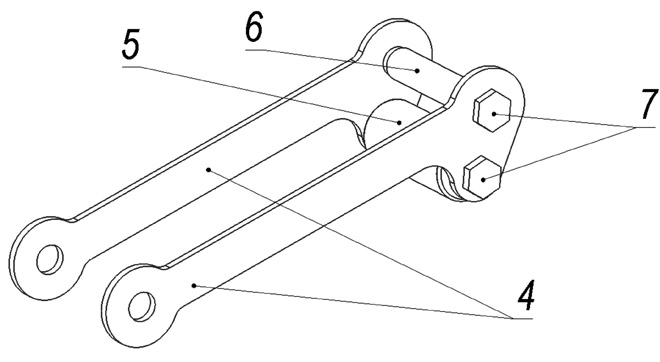

Секция с роликами

Секция цепи с роликами (см. рис.) состоит из двух металлических боковых пластин (4), ролика (5), проставки (6) и комплекта крепежных деталей (7), соединяющих узел в единое целое. Ролик (5) в этих секциях выполнен пустотелым.

Начиная с ЦНЗО-720, (см. табл. техн. характеристик) металлические пластины заменены на дюралюминиевые с добавлением к ним стальных накладок (см. рис.)

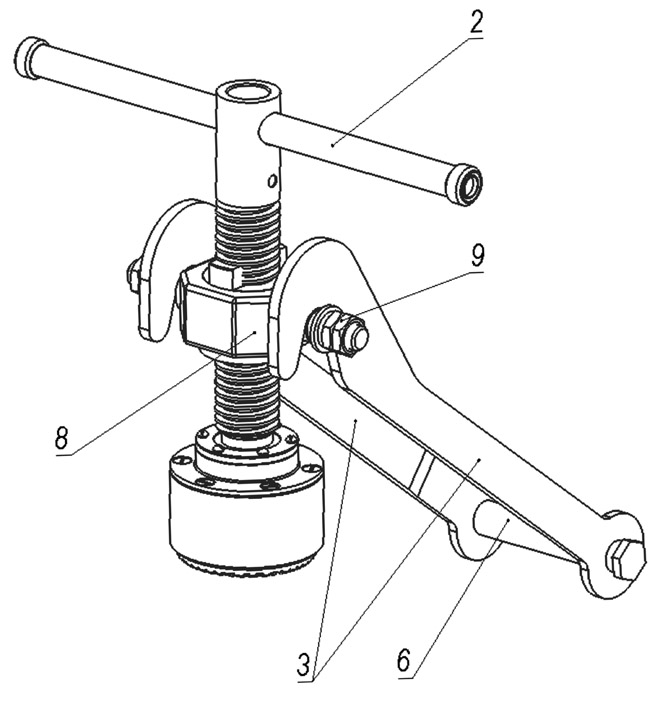

Секция с крюками и прижим

Секция с крюками и прижим (см. рис.) содержит два крюка (3), соединенных проставкой (6), прижим с рукояткой (2) и траверсу (8) с крепежными деталями (9).

При завинчивании прижима (с приложением силы 300-350 Н (30-35 кгс) на конце рукоятки (момент силы 100 Н.м ) прижим давит на трубу силой 20 кН (2000 кгс) и стягивает секции с силой 12 - 20 кН (1200 - 2000 кгс).
