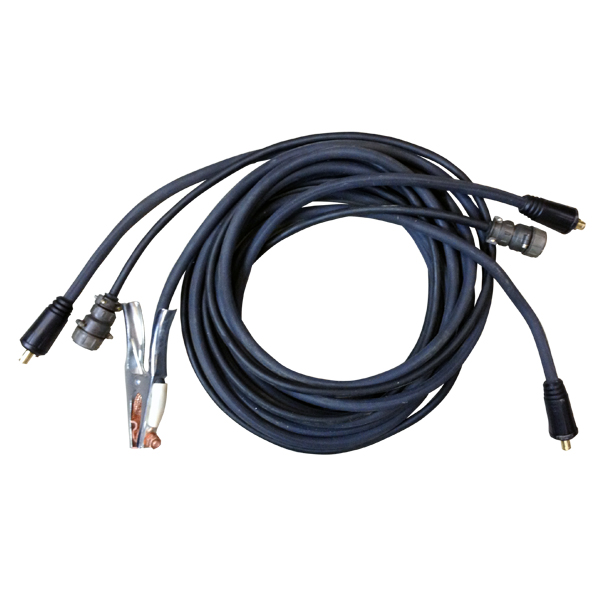

Унифицированные сварочные кабели
Унифицированные сварочные кабели

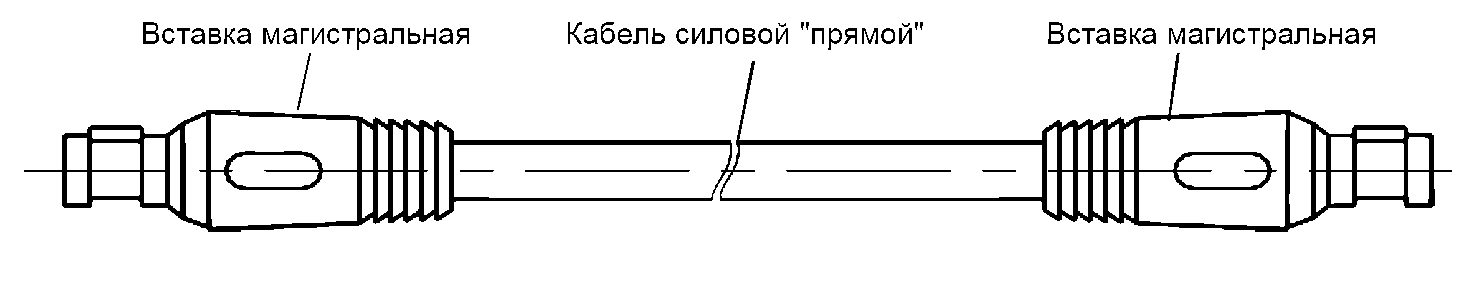

Провод силовой "прямой"

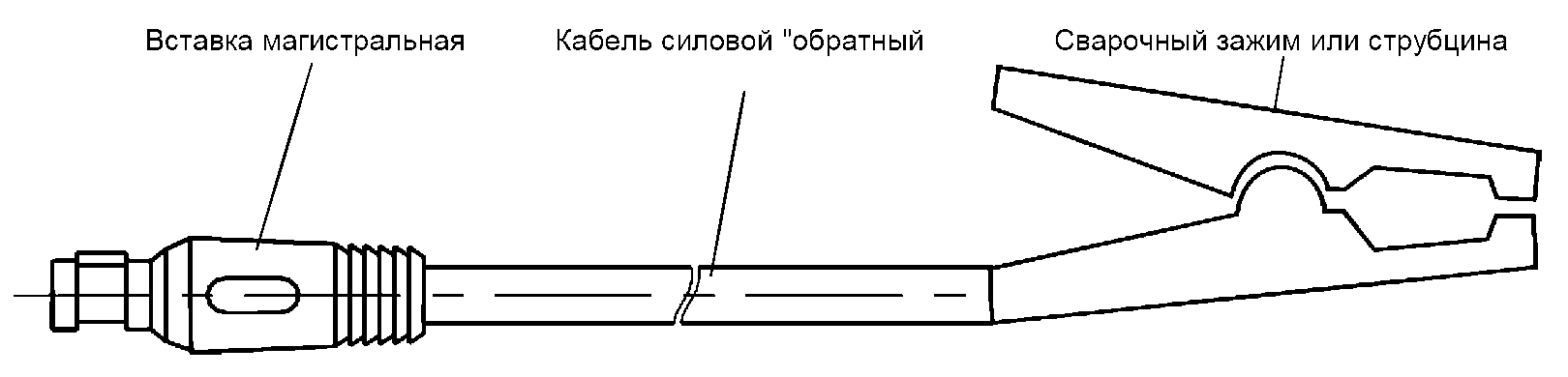

Провод силовой "обратный"



Сечение сварочных кабелей определяется исходя из их допустимой температуры нагрева. При использовании сварочных кабелей общей длиной свыше 35 м (для продолжительности нагрузки 100% при цикле 10 минут) или 20 м (для продолжительности нагрузки 35% при цикле 10 минут) на номинальных сварочных режимах необходимо также учитывать падение напряжения в них. Суммарное падение напряжения в "прямом" и "обратном" сварочных кабелях не должно превышать 4 В.
U=(I·ρ·L)/S,
где I - сварочный ток (А);
  ρ=0,0175 - удельное сопротивление меди (Ом·м/кв.мм);
  L - общая длина сварочного кабеля (м);
  S - сечение сварочного кабеля (кв.мм).
ВНИМАНИЕ! Рекомендации по выбору сечения сварочных проводов общей длиной свыше 35 м (для продолжительности нагрузки 100% при цикле 10 минут) или 20 м (для продолжительности нагрузки 35% при цикле 10 минут) справедливы для работы на номинальных сварочных режимах для каждого отдельно взятого источника напряжения (тока). В случае использования источника напряжения (тока) на режимах отличных от номинального (при существующем запасе по диапазону регулирования сварочного напряжения) выбор сечения определяется только допустимой температурой нагрева кабелей.

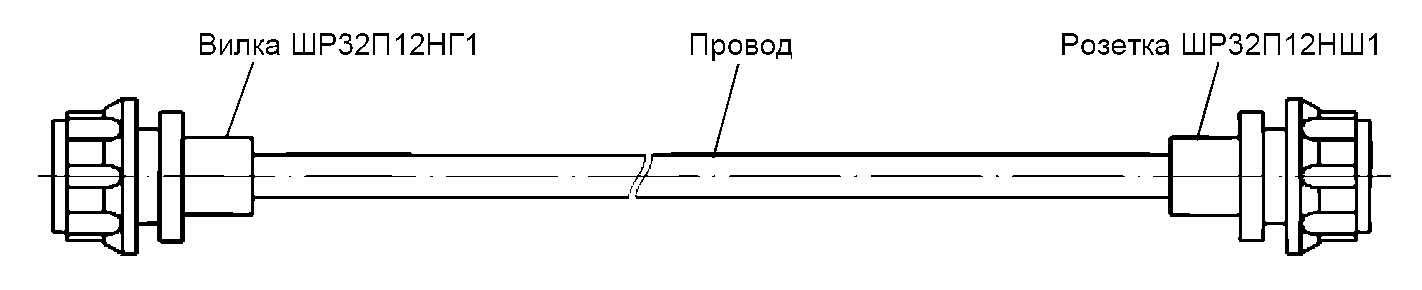

Провода управления

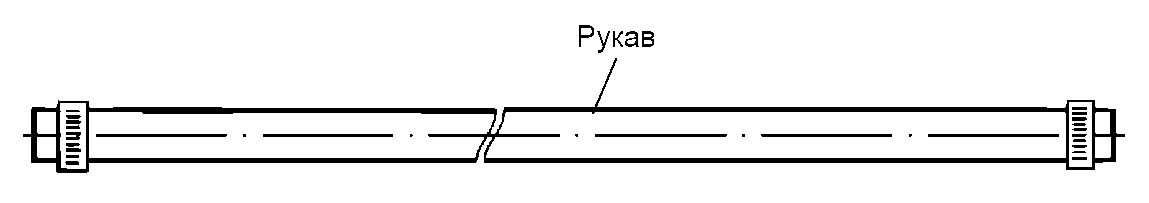

Рукава резиновые для подачи защитного газа

Подбор площади cечения сварочных кабелей в зависимости от необходимой длины и силы сварочного тока
Примечание: Под полной длиной сварочного кабеля в данной таблице принимается суммарная длина прямого и обратного сварочных кабелей. Например, если источник сварочного тока расположен на расстоянии 30 метров от свариваемого изделия, полная длина сварочного кабеля в данном случае будет 60 метров. Это значение и необходимо использовать, что бы найти необходимую площадь сечения сварочного кабеля.
Сварочный ток, А Площадь сечения (мм2) при полной длине медного сварочного кабеля
≤30 м 45 м 60 м 70 м 90 м 105 м 120 м
10-60% ПВ 60-100% ПВ 10-100% ПВ
100 20 20 20 30 35 50 60 60
150 30 30 35 50 60 70 95 95
200 30 35 50 60 70 95 120 120
250 35 50 60 70 95 120 2x70 2x70
300 50 60 70 95 120 2x70 2x95 2x95
350 60 70 95 120 2x70 2x95 2x95 2x120
400 60 70 95 120 2x70 2x95 2x120 2x120
500 70 95 120 2x70 2x95 2x120 3x95 3x95
600 95 120 2x70 2x95 2x120 3x95 3x120 3x120
700 120 2x70 2x95 2x120 3x95 3x120 3x120 4x120
800 120 2x70 2x95 2x120 3x120 3x120 4x120 4x120
900 2x70 2x95 2x120 3x95
1000 2x70 2x95 2x120 3x95
1250 2x95 2x120 3x95 4x95
1500 300 400 500 2x400
• В данной таблице приведен принципиальный алгоритм подбора сечения сварочных кабелей, который может не подходить под некоторые типы задач. Если выбранный соответственно таблице сварочный кабель перегревается, необходимо выбрать другой, большего сечения.
• На заказ возможно изготовление кабелей большей длины, чем указано в таблице.
