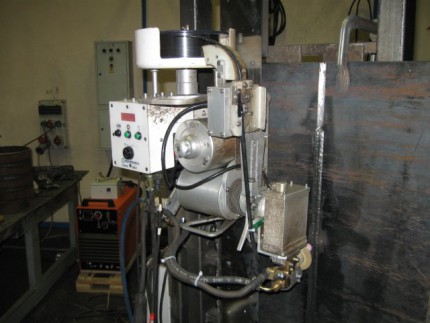

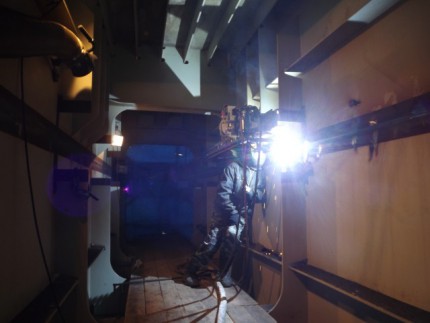

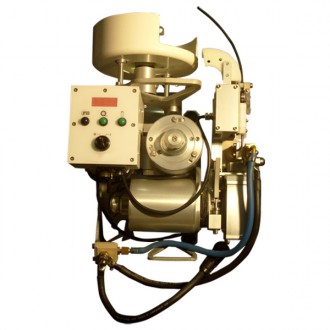

Комплекс «ВОСХОД»  является универсальной, автоматизированной многопозиционной сварочной системой, предназначенной для автоматической сварки порошковыми проволоками прямолинейных и криволинейных швов мостовых и прочих металлоконструкций во всех пространственных положениях. Предназначен для использования в мостостроении и судостроении. Аттестован по требованиям НАКС.
Технология сварки головками комплекса «ВОСХОД» и порошковой проволокой рутилового типа Power Arc 60R (ТУ 1274-045-11143754-2011) и металлопорошковыми проволоками типа Power  Bridge 60M (ТУ 1274-021-11143754-2005) имеет более высокую производительность (не менее чем в четыре раза), чем сварка электродом с основным покрытием и не менее чем в два раза по сравнению со сваркой проволоками сплошного сечения. Коэффициент наплавки указанными проволоками на одной головки достигает 7 кг/ час.

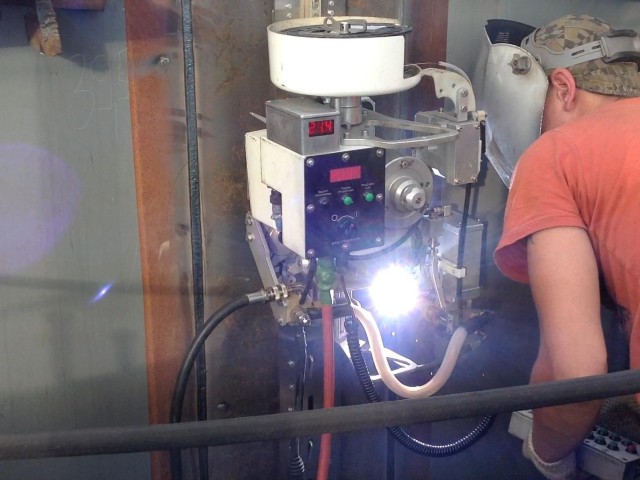

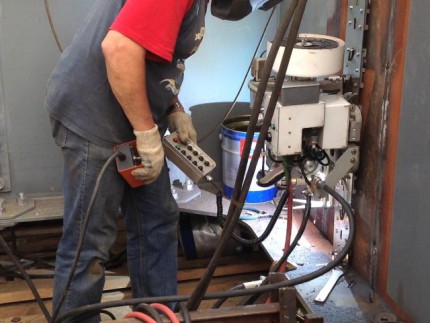

Технология сварки мостовых металлоконструкций в вертикальном пространственном положении заключается в сварке порошковыми проволоками типа Power Arc 60 R в X образную разделку при толщине листа более 14 мм. Используется круглая керамическая подкладка.
Комплекс «ВОСХОД» может использоваться для автоматической сварки любых соединений (стыковых, угловых) выше приведенными порошковыми проволоками.
Подготовка сварщиков-операторов осуществляется в течение одной недели в ЗАО НПФ “ИТС” и НИЦ “МОСТЫ”.



ОСНОВНЫЕ ОСОБЕННОСТИ

• Привод перемещения горелки выполнен с удлиненным ходом модулей (до 50 мм) в вертикальном и поперечном направлениях для использования при сварке толстостенных листов.

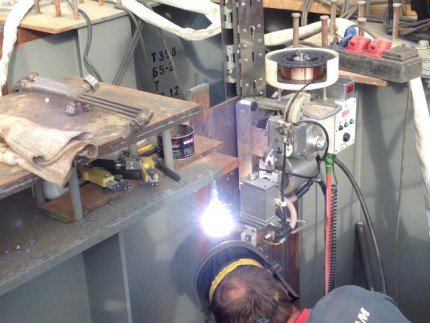

• Для уменьшения “мертвой зоны” при сварке стыковых соединений горелка может быть опущена вниз (см. фото на последней странице).
• Длина направляющего пояса составляет до 5 м. Пояса могут стыковаться между собой и таким образом обеспечивать любую длину. Пояса выполнены гибкими, что бы обеспечивать возможность сварки криволинейных конструкций во всех пространственных положениях.
• Технология автоматической сварки аттестована ЦНИИС НИЦ “МОСТЫ”. Имеется положительное заключение 69/09 от 25.07.2011.
• Применение насыпного кабеля между источником питания и каждой из головок, имеющего повышенную защиту от механических и термических повреждений, а также объединяющего в себе кабель управления, сварочный кабель и газовый рукав;
