Регулятор контактной сварки РКС-801М

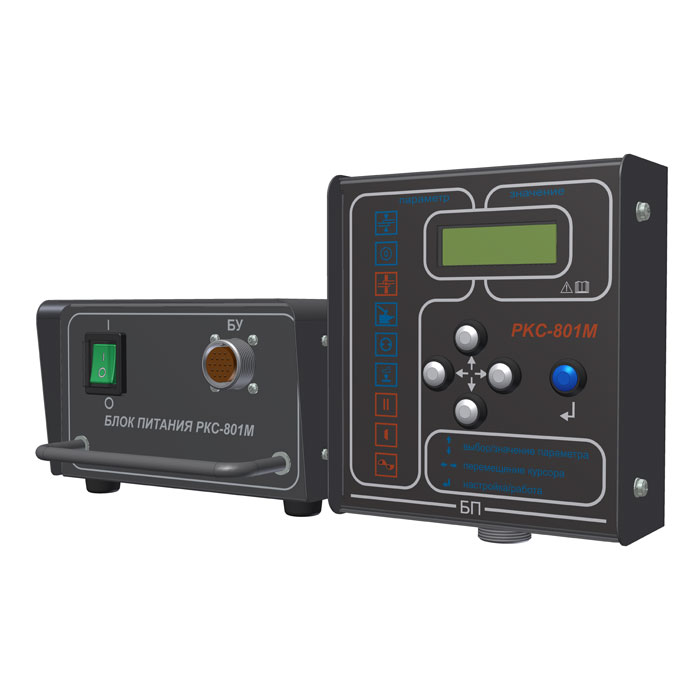

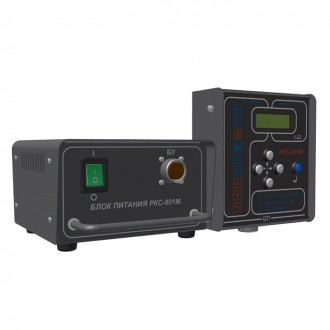

Регулятор контактной сварки РКС-801М Нажмите, чтобы увеличить

Регулятор контактной сварки РКС-801М

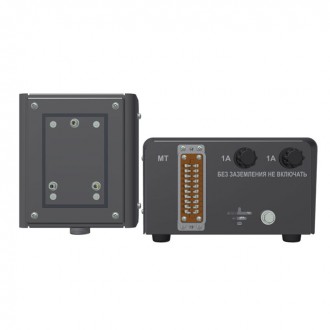

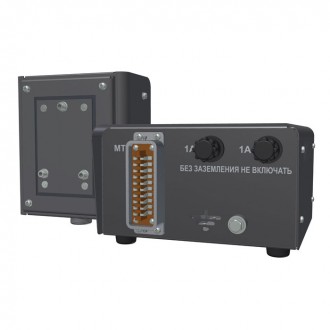

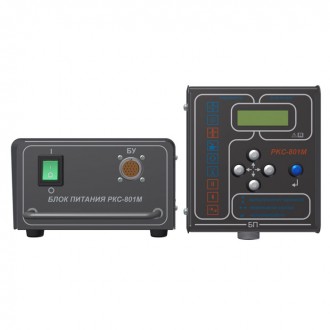

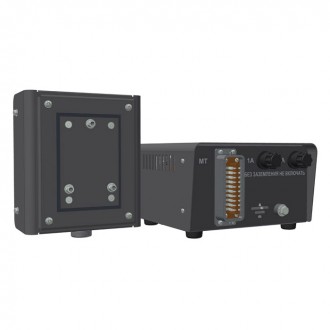

РКС - 801М предназначен для управления последовательностью действий машин точечной контактной сварки. Конструктивно регулятор состоит из 2-х функциональных блоков; блока управления и блока питания, соединённых кабелем управления.

Регулятор обеспечивает:
•  управление последовательностью действий однофазных машин точечной сварки, имеющих контактор и клапан постоянного тока;
•  регулирование длительности позиций сварочного цикла с цифровым отсчетом;
•  управление тиристорным контактором и регулирование величины сварочного тока.

Управление регулятором проводится путем замыкания и размыкания контактов педали сварочной машины.

+ Основные особенности

• Полная функциональная совместимость с ранее выпускаемыми РКС;
• Стандартный разъем для подключения к контактной машине;
• Микропроцессорное управление контактной сваркой;
• Графический цифровой дисплей для отображения режимов и их значений;
• Энергонезависимая память установленных режимов;
•  Малогабаритный выносной пульт регулятора контактной сварки с     безопасным напряжением питания;
• Регулирование длительности позиций сварочного цикла с цифровым     отчетом;
• Управление тиристорным контактором и регулирование величины     сварочного тока;
• Стабилизация действующего значения сварочного тока при колебаниях     напряжения питающей сети;
• Современный дизайн и эргономика.
+ Технические характеристики

Наименование параметра Значение
Напряжение питающей сети, В 2х380
Частота питающей сети, Гц 50±0,75
Пределы регулирования длительности позиций сварочного цикла (в периодах)*, с:
 -предварительное сжатие
 -сжатие
 -сварка 1
 -сварка 2
 -охлаждение
 -проковка 1
 -проковка 2
 -пауза
 -включение усилия с проковкой (повышенного усилия 2) относительно конца позиции «сварка1»

01-199
01-199
01-199
01-199
01-19
01-199
01-199
01-199
01-19
Среднее значение напряжения питания клапанов на сопротивление 51±5% Ом, при номинальном напряжении сети, В 24±2,5
Параметры импульса включения тиристоров на сопротивление 6,2 Ом ±5%:
 -амплитуда, В
 -длительность, мкс

20±5
200±100
Нижний предел регулирования действующего значения сварочного тока, %, не более 50
Изменение действующего значения сварочного тока при колебаниях напряжения питающей сети +5 до –5%, не более ±3
Число импульсов сварочного тока (1+9)+1
Максимальное время модуляции переднего фронта импульса сварочного тока позиции «Сварка 1» (при значении позиции «Охлаждение» равной 1 периоду), с 0,2+0,08
Потребляемая мощность от сети, ВА, не более 75
