Машина контактной рельефной сварки МР-4501

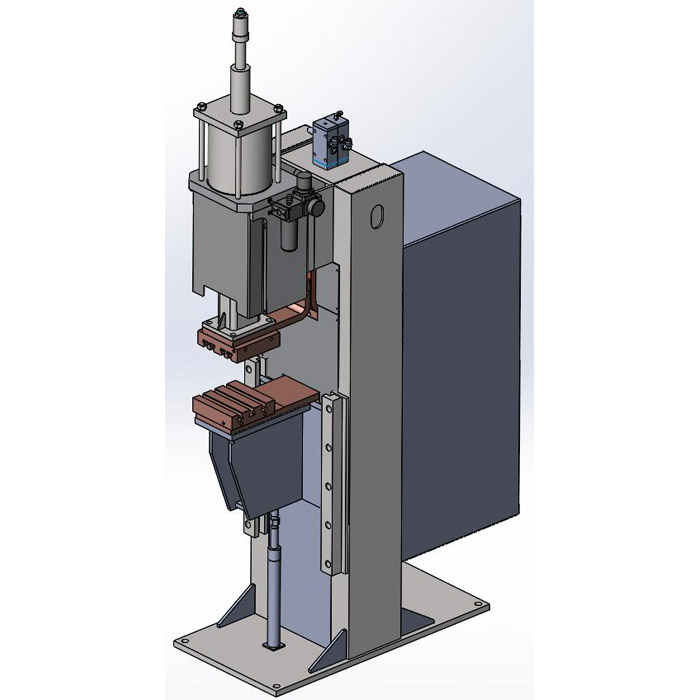

Машина контактной рельефной сварки МР-4501 Нажмите, чтобы увеличить

В разработке:

Машина контактной рельефной сварки МР-4501

МР-4501 – рельефная машина для сварки переменным током деталей с рельефами из низкоуглеродистых сталей.

+ Основные особенности:
• Привод усилия выполнен на базе стандартных линейных роликовых направляющих качения, что обеспечивает минимальные потери на трение. Данный тип привода обеспечивает высокое качество сварки;
• Трехкамерный пневмоцилиндр позволяет плавно регулировать раствор, создавать переменное усилие до или во время сварки, обеспечивая, ковочное усилие;
• Прямолинейный ход электрода;
• Система стабилизации сварочного тока при колебаниях напряжения электросети;
• Эффективная система пневматического привода сжатия с системой регулировки и подготовки сжатого воздуха;
• Система водяного охлаждения трансформатора и электрододержателей;
• Глушители шума на пневмоклапанах.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ
машин контактной точечной сварки переменного тока из нашей линейки

Технические характеристики

Наименование параметра Значение
Наибольший вторичный ток, кА 45,0
Номинальный длительный вторичный ток, кА 6,0
Вылет до центра контактных плит, мм 260
Усилие сжатия максимальное, даН 1600
+ Подробные характеристики
Наибольшая мощность при коротком замыкании, кВА 285
Номинальное усилие сжатия при номинальном вылете, даН -
Раствор между контактными плитами наименьший/наибольший, мм 150/350
Расход охлаждающей воды, л/ч 800
Наибольшее количество одновременно свариваемых рельефов
Низкоуглеродистые стали толщиной, мм Количество рельефов
0,5+0,5 8
1+1 5
2+2 3
4+4 1
Габаритные размеры, мм 1200х470х2180
Масса, кг 860

Машина комплектуются регулятором цикла сварки РКМ-811. Возможна комплектация и другими регуляторами цикла сварки.

Также, машина может поставляться в инновационном исполнении с использованием РКМ-1701, встроенным датчиком тока, пропорциональными регуляторами давления и датчиками давления. В таком исполнении не будет редукторов для установки давлений в камерах пневмоцилиндра – значения сварочного и ковочного усилий вводятся в цифровом виде, что значительно облегчает работу.

+ Комплект ЗИП

В комплект ЗИП машины входит набор уплотнений для привода сварочного усилия (круглые кольца по ГОСТ 9833 и манжеты по ГОСТ 6678)
