Машины контактной точечной сварки с пневматическим приводом усилия
и прямолинейным ходом электрода

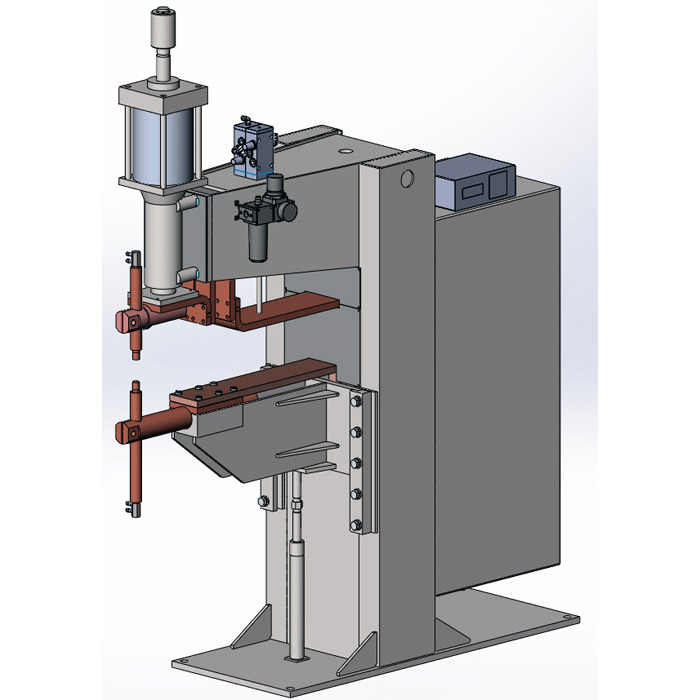

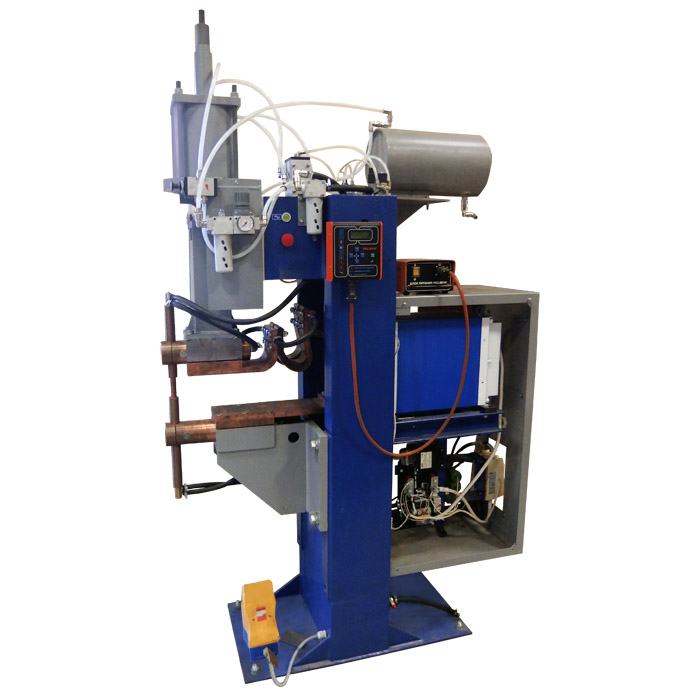

В машинах с прямолинейным ходом электрода (также их называют машинами прессового типа) привод усилия расположен снаружи и состоит из двухкамерного или трёхкамерного пневмоцилиндра и направляющего устройства. Трёхкамерный пневмоцилиндр, в отличии от двухкамерного, позволяет плавно регулировать раствор, создавать переменное усилие до или во время сварки, обеспечивая, например, ковочное усилие.

Машины с прямолинейным ходом электрода проще в обслуживании и более технологичны, по сравнению с машинами с радиальным ходом электрода. Такие машины предназначены для сварки не только низкоуглеродистых сталей и стальной арматуры, но и для сварки нержавеющих сталей, титановых сплавов и, ограниченно, алюминиевых сплавов.

Все машины комплектуются регулятором цикла сварки из предлагаемой линейки. Возможна комплектация и другими регуляторами цикла сварки.

Наибольший вторичный ток короткого замыкания, кА

15

19

21

Номинальный длительный вторичный ток, кА

5,6

9

9

Сварочное усилие, даН

440

680

2250

Низкоуглеродистая сталь

0,3+0,3 … 3+3

0,5+0,5 … 5+5

0,8+0,8 … 6+6

Нержавеющая сталь

0,3+0,3…1,2+1,2

0,5+0,5 … 1,5+1,5

1+1 … 3+3

Титановые сплавы

0,3+0,3…1,2+1,2

0,5+0,5 … 1,5+1,5

1+1 … 3+3

Алюминиевые сплавы

–

до 0,6+0,6

до 0,6+0,6

Арматура класса А1, В1

4,0+4,0…16,0+16,0

4+4 … 16+16

4+4 … 22+22

Арматура класса А2, В3

–

6+6 … 12+12

6+6 … 16+16

Наибольший вторичный ток короткого замыкания, кА

25

30

40

Номинальный длительный вторичный ток, кА

9

14

11

Сварочное усилие, даН

1050

2250

1600

Низкоуглеродистая сталь

0,8+0,8…5+5

0,8+0,8 … 7+7

-

Нержавеющая сталь

0,5+0,5….2+2

1+1 … 3+3

0,5+0,5…3+3

Титановые сплавы

0,5+0,5….2+2

1+1 … 3+3

0,5+0,5…3+3

Алюминиевые сплавы

до 1+1

0,5+0,5 … 1,2+1,2

0,5+0,5… 1,5+1,5

Арматура класса А1, В1

4+4 … 22+22

6+6 … 25+25

-

Арматура класса А2, В3

6+6 … 16+16

6+6 … 18+18

-

Также, наши машины могут поставляться инновационном исполнении с использованием РКМ-1701, встроенным датчиком тока, пропорциональными регуляторами давления и датчиками давления. В машинах такого исполнения нет привычных редукторов для установки давлений в камерах пневмоцилиндра – значения сварочного и ковочного усилий вводятся в цифровом виде, что значительно облегчает работу.

На базе каждой серийной точечной машины может быть изготовлена машина специализированная под сварку конкретного изделия.

Также могут быть изготовлены и другие машины точечной сварки: МТ-1229, МТ-2024 или их аналоги.
