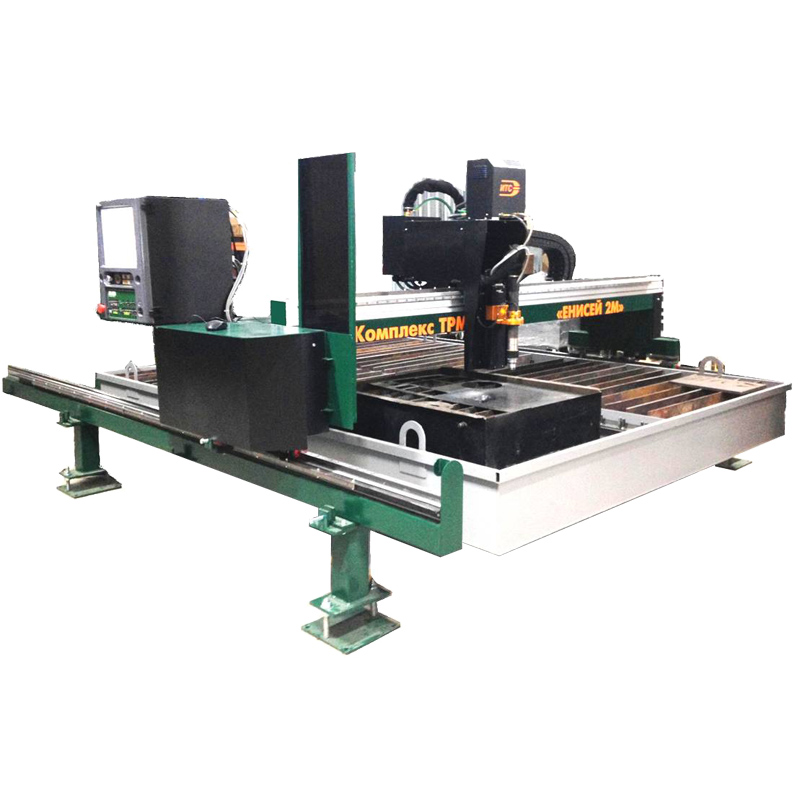

КТРМ ЕНИСЕЙ 2М-1Пл-1ПК – 2.5х7 Ultra Cut 200
КТРМ ЕНИСЕЙ 2М-1Пл-1ПК – 2.5х7 Ultra Cut 200 Нажмите, чтобы увеличить
Состав и конструкция:

• Система управления (стойка)  iCNC™ XT  и комплектом электроприводов.

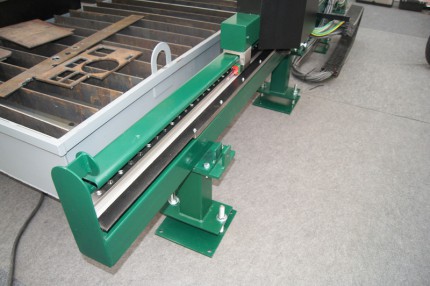

• Двухсторонний путь с линейными направляющими и зубчатыми рейками обеспечивает продольное перемещение портала в рабочей зоне резки. Рельсовый путь комплектуется специальными установочными площадками и крепежом для быстрой и точной установки при монтаже МТР, а также сопровождается подробным руководством по монтажу.
• Портал с приводами  перемещения. Состоит из металлического корпуса повышенной жесткости и алюминиевого саночного профиля. На ней закреплены термобработанные линейные направляющие и зубчатые рейки. Портал обеспечивает динамичное, высокоточное координатное перемещение плазменного резака в рабочей зоне резки.
Портал оборудован системой датчиков и конечных выключателей, гарантирующих безопасность персоналу на всех режимах работы.

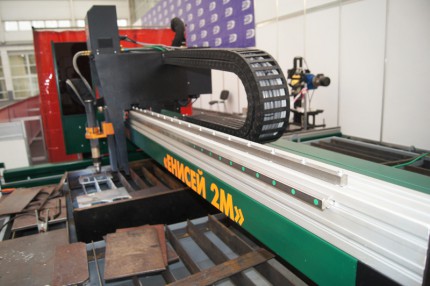

• Каретка (суппорт). Содержит координатный редуктор с двигателем поперечного хода повышенной мощности и обеспечивает высокоточное передвижение вдоль балки портала (ось «Y»). Обеспечивает вертикальное перемещение резака на высоту не менее 250 мм.
• Автоматическая регулировка высоты плазматрона и параметров портала.
• Удаленный доступ по беспроводной сети Интернет.
• 15” сенсорный экран.
• Система на базе двух микропроцессоров.
• Ethernet-подключения как стандартная функция.
• Конструкция “все в одном блоке” с теплообменником.
• Работает со сложным по функционалу но простым в использовании программным обеспечением.
• Понимает ESSI, EIA и DXF файлы.
• Имеет множество специальных программных инструментов для резки.
• Автоматическое размещение также на обрезках листов.
• Автоматическая оптимизация последовательности резки деталей.
• Автоматическая настройка параметров по материалу, процессу и толщине листа.
• Динамическая регулировка предостановки Плазмы.
• Flash SATA жесткие диски без движущихся частей.
• Установка плазменной резки-источник питания плазмы Ultra Cut 200.
• Газокислородная оснастка.
• Подвод питания (продольный, поперечный) – нейлоновый гибкий кабель канал.
• Комплект эксплуатационной документации согласно ведомости ЭД.
• Стол раскроечный изготавливается самостоятельно, или поставляется по отдельному заказу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Показатели назначения на машину класс точности 1, соответствует

ГОСТ5614-74

Класс точности вырезаемых деталей по ГОСТ14792-80

П1110

Точность вычерчивания контура, мм

+/- 0,25

Максимальные размеры раскраиваемого листа (длина, ширина), мм

2500х7000

Диапазон толщин разрезаемых металлов при плазменной резке, мм

С края листа

С пробивкой



до 55

0,5 - 40

Диапазон толщин разрезаемых металлов при газокислородной резке, мм

10 - 200

Диапазон рабочих скоростей перемещения резаков, мм/мин

50 ÷ 18000

Величина вертикального перемещения резаков, мм

250

Наибольшая маршевая скорость перемещения инструмента, мм/мин

18000

Колея портала, мм

3000

Энергоносители:



электроэнергия от сети общего назначения (по ГОСТ 13109-97)

380 +/-10%

потребляемая мощность, кВА, не более

130

эл. питание стойки УЧПУ от отдельного фидера, кВА, не более

3

Номинальные размеры участка для машины

16000х6000х6000
