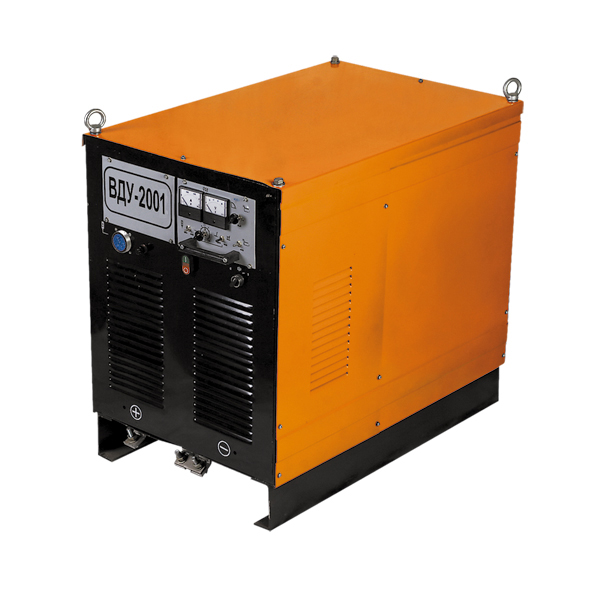

| Выпрямитель сварочный ВДУ-2001 (ЭСВА) | Нажмите, чтобы увеличить |
Выпрямитель для дуговой сварки ВДУ-2001 У3, именуемый в дальнейшем «выпрямитель», предназначен для механизированной (автоматической) дуговой сварки под слоем флюса и обладает падающими и жесткими внешними характеристиками.
Выпрямитель предназначен для подключения к трехфазной сети напряжением 380В частотой 50 Гц.
Выпускается в двух вариантах с дросселем и без.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование параметра |
Значение |
Первичный ток при номинальной нагрузке, А, |
250 |
Первичная мощность, КВА, не более |
165 |
Напряжение холостого хода, В, не более |
85 |
Пределы регулирования сварочного тока, А |
300-2000 |
Номинальное рабочее напряжение, В |
56 |
Пределы регулирования рабочего напряжения, В |
32-56 |
Отношение тока короткого замыкания к номинальному току на ПВХ |
1,45 |
Крутизна наклона жестких внешних вольтамперных характеристик, В/А |
0,03 |
Номинальная продолжительность работы, ПВ,% |
100 |
Коэффициент полезного действия, % не менее |
79 |
Масса, кг, не более С дросселем |
630 730 |
Габариты, мм С дросселем |
1160х800х1025 1215х800х1025 |
| *ПВХ- Падающие внешние характеристики *ЖВХ- Жесткие внешние характеристики | |
