Пульт дистанционного управления тип 023
Пульт дистанционного управления тип 023

Пульт дистанционного управления тип 023

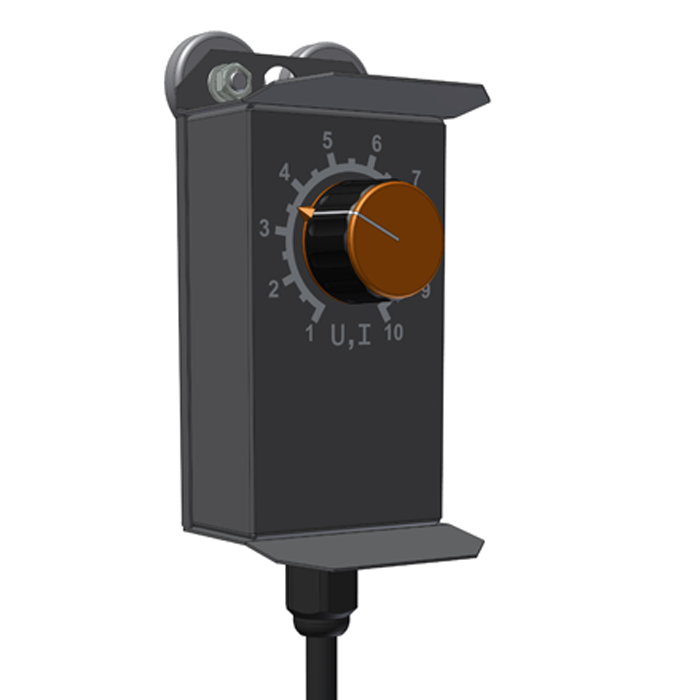

Пульт управления предназначен для дистанционного управления работой сварочного источника (функции "Регулирование сварочного тока/ напряжения" и "Сварка Вкл./ Выкл.").

Пульт изготавливается в исполнениях 00...07. Отличия исполнений приведены в документации к изделию.

Таблица применИмости


Исполнение Обозначение Применяемость
00 ЕВГИ.656616.023 КСУ-320 У3 серия 06 исп.02, 07
01 ЕВГИ.656616.023-01 ВД-306Д У3, ВД-506ДК У3 серия 04
02 ЕВГИ.656616.023-02 ВДГ-303-3 У3, ВДГ-401 У3 нач. с серии 02
03 ЕВГИ.656616.023-03 УВПР-120 УХЛ4 нач. с серии 01
04 ЕВГИ.656616.023-04 ВД-306Д У3, ВД-506Д У3 серия 01
05 ЕВГИ.656616.023-05 УДГУ-251(AC/DC) У3.1 нач. с серии 02 исп.02, 05;
УДГУ-351(AC/DC) У3.1 нач. с серии 01 исп.21;
УДГУ-501(AC/DC) У3.1 нач. с серии 01 исп.11
06 ЕВГИ.656616.023-06 Пионер-5000, Пионер-6000 нач. с серии 01
07 ЕВГИ.656616.023-07 КСУ-320 У3 нач. с серии 01 исп.10…13
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.

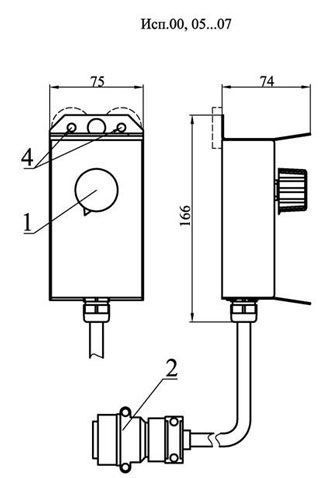

Общий вид, габаритные размеры

Общий вид пульта в исполнениях 00, 05 ... 07 Общий вид пульта в исполнениях 01 ... 04
Масса, кг, не более – 1,25 Масса, кг, не более – 1,30

Для ПДУ ИТС-01:
1. Потенциометр регулировки сварочного тока/ напряжения;
2. Вилка для подключения к сварочному источнику;
3. Тумблер "Сварка Вкл./ Выкл.";
4. Отверстия для крепления постоянных магнитов*

* Магниты поставляются по отдельному соглашению.

Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
