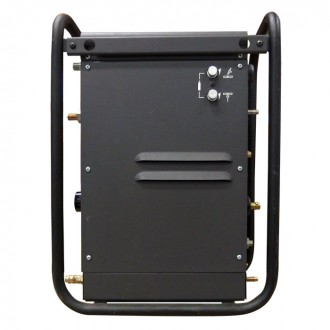

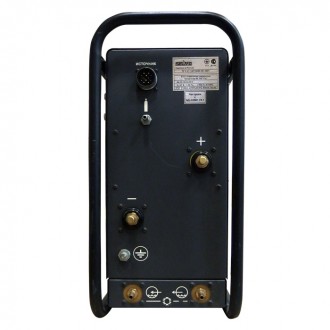

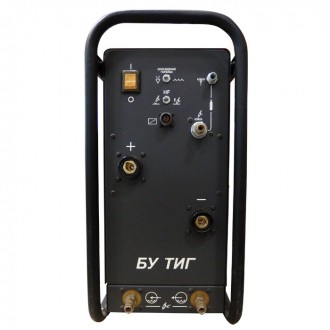

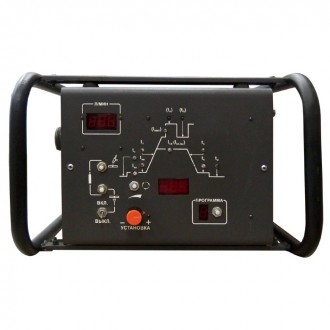

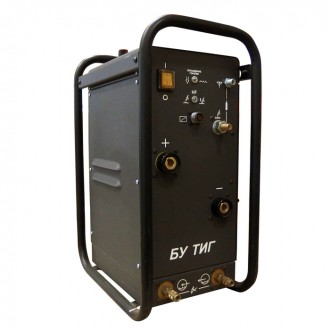

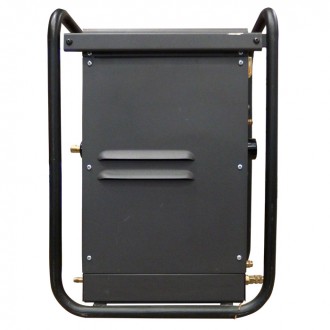

Блок управления сварочным процессом аргоно-дуговой
БУ-ТИГ с осциллятором.

Блок управления сварочным процессом для аргонодуговой сварки неплавящимся электродом БУ ТИГ, предназначен для дистанционного управления источниками, предназначенными для аргонодуговой сварки неплавящимся электродом (TIG) на постоянном токе (DC) и обеспечивает бесконтактный поджиг электрической дуги.

Блок предназначен для работы со сварочными источниками типа ВДУ-508 У3, ВДУ-511 У3, ВД-506ДК У3 и ВД-320КС У3.

Возможность работы с другими источниками согласовывать с заводом-изготовителем.

Блок обеспечивает:

•  двухтактный режим управления сварочным циклом от кнопки на горелке;
•  плавное регулирование величины сварочного тока;
•  предварительную установку, измерение и индикацию сварочного тока;
•  предварительную установку и измерение расхода газа по каналу защиты сварочной ванны (основной канал);
•  продувку газового тракта в начале и в конце сварки;
•  запоминание и последующий вывод одного из десяти сварочных режимов TIG;
•  бесконтактный поджиг дуги.

Блок обеспечивает возможность регулировки следующих параметров сварочного цикла:

•  регулируемую продувку газового тракта с последующим включением источника тока и осциллятора в пределах от 0,5 до 30 сек с шагом 0,5 сек;
•  регулировку тока дежурной дуги Iдд в начале и в конце сварочного цикла в пределах от 10 до 500 А с шагом в 1 А и времени tдд в пределах от 0 до 5 сек с шагом 0,1 сек;
•  регулирование времени плавного нарастания тока tн в начале сварки в пределах от 0,1 до 10 сек;
•  регулирование времени паузы tп в диапазоне от 0,1 до 2 сек с шагом 0,1 сек и тока паузы Iп в диапазоне от 10 до 500 А с шагом 1 А в режиме "пульсирующая сварка";
•  регулирование времени импульса tи в диапазоне от 0 до 2 сек с шагом 0,1 сек и тока импульса Iи в диапазоне от значения тока паузы Iсв до 500 А с шагом 1 А в режиме "пульсирующая сварка";
•  индикацию режимов сварки;
•  регулирование времени плавного снижения тока в конце сварки tс в пределах от 0,1 до 10 сек с шагом 0,1 сек;
•  регулирование времени горения дежурной дуги в конце сварочного цикла tк;
•  регулирование времени подачи газа после сварки tо в течение от 0,5 до 90 сек с шагом 0,5 сек.

Технические характеристики
Наименование параметра Значение
Напряжение питания, В 27
Род тока переменный
Наименьший сварочный ток , А 10
Наибольший сварочный ток , А 500
Шаг регулировки сварочного тока, А 1
Диапазон регулировки времени предварительной продувки газа, сек 0,5 … 30
шаг регулировки, сек 0,5
Диапазон регулировки времени дежурной дуги в начале сварки, сек. 0 … 5
шаг регулировки, сек. 0,1
Диапазон регулировки тока дежурной дуги в начале и в конце сварки, А* 10 … 500
шаг регулировки, А 1
Диапазон регулировки времени плавного изменения тока в начале сварки, сек. 0,1 … 10
шаг регулировки, сек. 0,1
Диапазон регулировки сварочного тока (тока паузы), А* 10 … 500
шаг регулировки, А 1
Диапазон измерения сварочного тока, А* 10 … 500
Диапазон регулировки тока пульсации в пульсирующем режиме, А* 10 … 500
шаг регулировки, А 1
Диапазон регулировки длительности тока пульсации, сек 0 … 2
шаг регулировки, сек 0,1
Диапазон регулировки длительности паузы тока, сек. 0,1 … 2
шаг регулировки, сек 0,1
Диапазон регулировки времени плавного изменения тока в конце сварки, сек 0,1 … 10
шаг регулировки, сек 0,1
Диапазон регулировки длительности тока дежурной дуги в конце сварки, сек 0 … 5
шаг регулировки, сек 0,1
Диапазон регулировки времени продувки в конце сварки, сек 0,5 … 90
шаг регулировки, сек 0,5
* данные приведены для источников типа ВДУ-508 У3, ВД-506ДК У3.
