Колонны сварочные тяжелой серии КС (800)

Колонны сварочные тяжелой серии КС (800)

Колонны сварочные КС (800) предназначены для крепления головок дуговой сварки под флюсом или в среде защитных газов, с целью их перемещения при настройке на стык и сварке кольцевых и продольных швов корпусов сосудов, труб и других изделий, а также при сварке криволинейных швов, в случае использования специального сварочного оборудования со следящими или программируемыми системами.

Колонны КС (800) могут применяться в сборочно-сварочных цехах и на производственных участках автоматической дуговой сварки при изготовлении корпусных, балочных, цилиндрических и других металлоконструкций.

Кроме сварки с помощью устанавливаемых на конце консоли различных наплавочных головок можно осуществлять наплавку плоских поверхностей, а так же наплавку внутренних и наружных поверхностей тел вращения (обечаек, труб, и т.д.).

При заказе указанных колонн применяется следующее обозначение:
КС ZxY (800), где
Z - рабочий диапазон перемещения консоли по вертикали, м;
Y - рабочий диапазон перемещения консоли по горизонтали, м;
800 - макс нагрузка на конце консоли при максимальном вылете, кг.

Размеры Z и Y колонн сварочных КС (800) могут варьироваться от 3х3 до 8х8 метров в стандартном исполнении.

Увеличение высоты колонны и длины консоли возможно по специальному заказу.

описание и принцип действия

Колонна сварочная КС (800) состоит из вертикальной стойки, механизма подъёма, каретки, противовеса, противоаварийного устройства, механизированного опорно-поворотного устройства и устройства блокировки поворота (ручного или пневматического), механизированной тележки, подвижной консоли, на торец (торцы) которой устанавливается сварочное или технологическое оборудование.

Подъемное устройство расположено на верхнем конце вертикальной стойки, подъём каретки осуществляется электродвигателем переменного тока через редуктор с червячной передачей. В крайнем нижнем и верхнем положениях каретки имеется механический ограничитель (оборудованный концевыми выключателями), обеспечивающий безопасную работу. Также существует противопроскальзывающее устройство, предотвращающее падение консоли.

Движение консоли осуществляется посредством асинхронного двигателя переменного тока с зубчатым приводом обеспечивающим плавную регулировку скорости перемещения в диапазоне 0,15-1,5 м/мин.Консоль оборудована концевыми выключателями и механическими ограничителями для безопасного перемещения на краях.

Перемещение колонны вдоль изделия осуществляется посредством механизированной тележки оборудованной электроприводом по рельсовому пути.

Вертикальная стойка колонны сварочной с помощью электропривода может поворачиваться вокруг вертикальной оси на 180° в обоих направлениях. Также возможна поставка без опорно-поворотного устройства с жёстким креплением вертикальной стойки к тележке или без тележки с жёстким креплением к полу через опорный фланец.

Пульт управления колонной сварочной позволяет управлять перемещением колонны установленной на тележке, поворотом вертикальной стойки, движением рабочего инструмента путём подъёма и перемещения консоли с возможностью отображения параметров на дисплее.

Возможна совместная работа колонны со сварочными опорными вращателями и манипуляторами при сварке внутренних и внешних продольных швов, сварке кольцевых швов цилиндрических деталей, при этом управление всем механическим комплексом может производиться с рабочего места сварщика, в том числе с единого пульта управления (индивидуальное проектирование по техническому заданию).

Комплектация колонны сварочной КС (800) осуществляется по выбору заказчика.

В штатный комплект поставки колонны сварочной входят гибкие кабельные каналы (кабелеукладчики), шкаф управления и пульт дистанционного управления.

Возможная дополнительная комплектация колонны сварочной КС (800) либо её специальное исполнене:
• эксцентриковая ось поворота (смещение оси поворота вертикальной стойки от центра тележки);
• пневматическое устройство блокировки опорно-поворотного механизма вертикальной стойки;
• специальное исполнение колонны с возможностью производить сварку прямолинейных швов ходом тележки по рельсовому пути;
• дополнительная каретка для движения вдоль консоли со сварочной скоростью. Консоль в этом случае может быть изготовлена в двух исполнениях: с возможность движения по горизонтали либо без него;
• кронштейн для разворота сварочной головки вокруг вертикальной оси для изменения направления подачи сварочной проволоки (ленты) (либо вдоль оси консоли, либо поперёк);
• механические захваты за рельсовый путь для жёсткой фиксации тележки колонны;
• лестница для обслуживания на вертикальной стойке;
• площадка или трап на консоли;
• площадка для установки источника на колонне;
• телескопическая консоль с максимальной нагрузкой на конец выдвижной части 200 кг (при этом колонна сварочная обозначается КС (800/200). Длина выдвижной части зависит от длины консоли и отдельно оговаривается в заказе.

По желанию заказчика на колоннах сварочных может быть размещено любое сварочное и/или наплавочное оборудование, а именно: сварочные и/или наплавочные головки, источники питания, механизмы прецессионного позиционирования, осцилляции, слежения за свариваемым стыком, системы рекуперации флюса, системы видеонаблюдения и др.

По отдельному техническому заданию, на рабочем или противоположном конце консоли может быть размещено технологическое оборудование, на котором можно осуществлять резку, строжку, зачистку, выборку дефектов и другие технологические операции.

НЕКОТОРЫЕ ОПЕРАЦИИ ВЫПОЛНЯЕМЫЕ СВАРОЧНОЙ КОЛОННОЙ

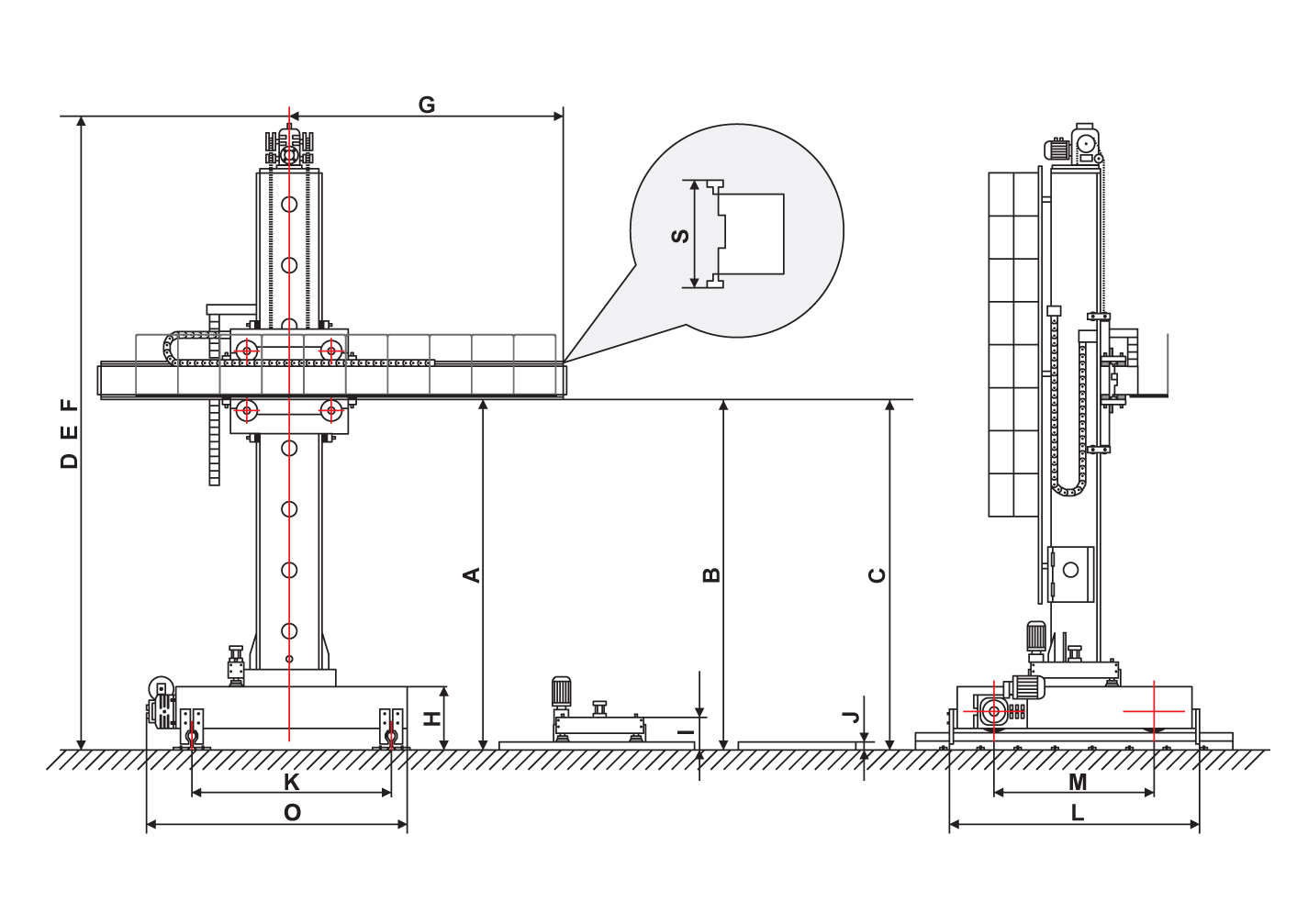

+ Технические характеристики

Вертикальная стойка
Рабочий диапазон перемещения консоли по вертикали Z, м 3 4 5 6 7 8
Макс. высота до низа консоли (с тележкой) А, мм 4400 5400 6400 7400 8400 9400
Мин. высота до низа консоли (с тележкой) А, мм 1400 1400 1400 1400 1400 1400
Макс. высота до низа консоли (с поворотным столом) В, мм 3800 4800 5800 6800 7800 8800
Мин. высота до низа консоли (с поворотным столом) В, мм 800 800 800 800 800 800
Макс, высота до низа консоли (со стац. фланцем) С, мм 3550 4550 5550 6550 7550 8550
Мин. высота до низа консоли (со стац. фланцем) С, мм 550 550 550 550 550 550
Общая высота (с тележкой) D, мм 6500 7500 8500 9500 10500 11500
Общая высота (с поворотным столом) Е, мм 6000 7000 8000 9000 10000 11000
Общая высота (со стационарным фланцем) F, мм 5750 6750 7750 8750 9750 10750
Скорость подъема, м/мин 0,8 0,8 0,8 0,8 0,8 0,8
Консоль
Рабочий диапазон перемещения консоли по горизонтали Y , м 3 4 5 6 7 8
Макс. вылет консоли G, мм 4000 5000 6000 7000 8000 9000
Мин. вылет консоли G, мм 1000 1000 1000 1000 1000 1000
Максимальная грузоподъемность колонны, кг 1000 1000 1000 1000 1000 1000
Макс нагрузка на конце консоли при макс. вылете, кг 800 800 800 800 800 800
Высота сечения консоли (расстояние между направляющими Т-типа) S, мм 640 640 640 640 640 640
Скорость горизонтального перемещения консоли, м/мин. 0,15-1,5 0,15-1,5 0,15-1,5 0,15-1,5 0,15-1,5 0,15-1,5
Тележка
Тип привода С электрич. приводом
Расстояние между рельсами от центра до центра (колея) К, мм 2070
Длина х ширина х высота LхОхН, мм 3000х2250х630
Расстояние между колесами тележки (база) М, мм 2500
Скорость перемещения, м/мин. 0,15-1,5
Поворотный стол
Тип привода С электрич. приводом
Длина, ширина, высота I, мм 2000x2000x280
Скорость вращения, об./мин 0,07-0,7
Фиксирующий тормоз Пневматический (0,4-1,0 МПа) или ручной
Стационарный фланец
Длина, ширина, высота J, мм 1000x1000x40
