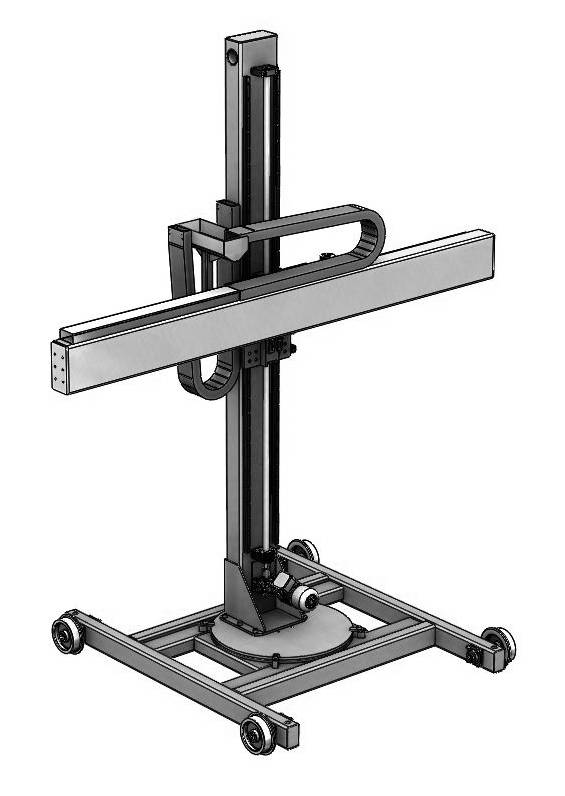

| Колонна сварочная малая КСМ-2Х2 | Нажмите, чтобы увеличить |
|
Колонна сварочная малая КСМ-2Х2 |
|
Сварочная колонна КСМ-2х2 предназначена для крепления и перемещения головок для дуговой сварки. Колонны могут применяться в сборочно-сварочных цехах для автоматической дуговой сварки при изготовлении металлоконструкций. |
|
Устройство и принцип работы |
|
Колонна состоит из следующих основных частей: |
| • вертикальной стойки; |
| • горизонтальной балки (консоли); |
| • каретки; |
|
• основания
(колёса и отжимные винты к основанию поставляются по заказу); |
| • ручного опорно-поворотного устройства со стопорами; |
| • электроприводов подъёма и перемещения консоли; |
| • вертикального и горизонтального кабелеукладчиков; |
| • других частей. |
|
Металлоконструкции колонны изготовлены из высокопрочной стали. Профильные направляющие обеспечивают надёжность работы конструкции при линейных перемещениях. Сварочная головка устанавливается на конец балки, которая в свою очередь установлена на каретке. Перемещения по вертикальному и горизонтальному направлениям производятся при помощи электроприводов (при необходимости особо точного позиционирования головки – по спец.заказу – используются сервоприводы). |
|
Колонна может поворачиваться вручную около вертикальной оси на 180° в обоих направлениях. |
|
СОСТАВ ИЗДЕЛИЯ И КОМПЛЕКТ ПОСТАВКИ |
|
|

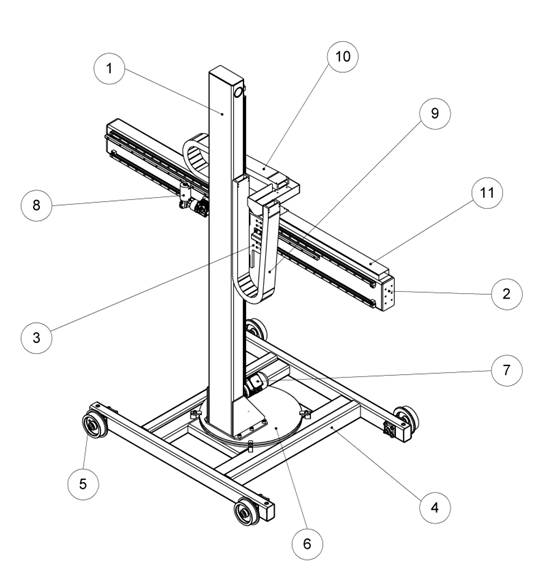

Состав колонны и общий вид (Рельсы в комплект поставки не входят.) |
|
|
1 – стойка |
| 2 – балка | |
| 3 – каретка | |
|
4 – основание с отжимными винтами* (на рис. условно не показаны) |
|
| 5 – колёса для перемещения по рельсам* | |
| 6 – ручное опорно-поворотное устройство со стопорами | |
| 7 – электропривод подъёма консоли | |
| 8 – электропривод перемещения консоли | |
| 9 – вертикальный кабелеукладчик | |
| 10 – горизонтальный кабелеукладчик | |
| 11 – лоток | |
| * поставляются по заказу | |
|

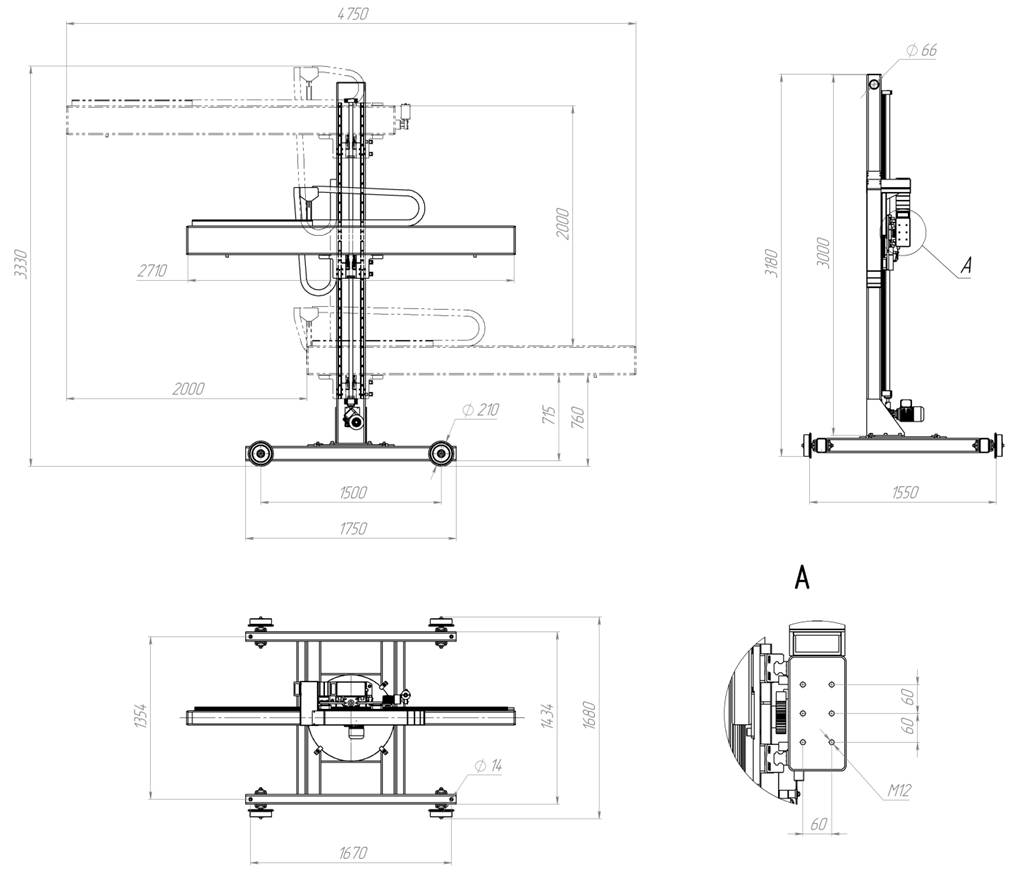

Основные размеры колонны |
|
|
Технические характеристики |
|
| Наименование параметра | Значение |
| Грузоподъёмность на конце балки, кг, не более | 100 |
| Вертикальный ход балки, мм | 2000 |
| Горизонтальный ход балки, мм | 2000 |
| Скорость вертикального перемещения балки, м/мин | 0,3 |
| Максимальная скорость горизонтального перемещения балки, м/мин | 1,7 |
| Наибольший угол поворота колонны, град | ±180 |
| Габаритные размеры, мм, не более: | |
| Длина | 2710 |
| Ширина | 1680 (1440*) |
| Высота | 3330 |
| * Исполнение без колёс | |
