Блок автоматического отключения напряжения холостого хода источников сварочного тока БОН-12
Блок автоматического отключения напряжения холостого хода источников сварочного тока БОН-12 Нажмите, чтобы увеличить

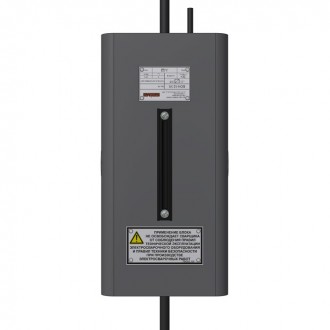

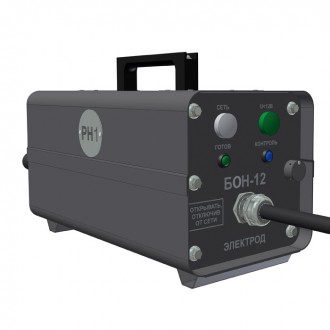

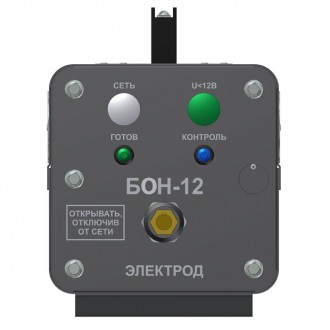

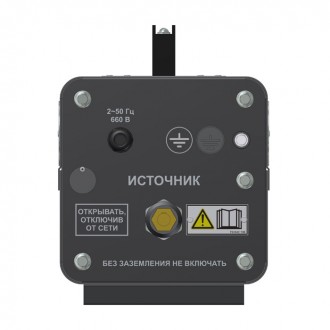

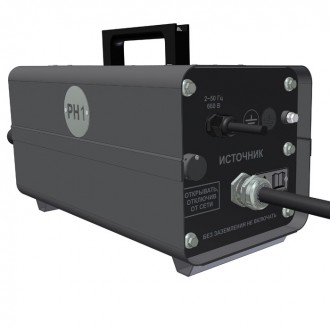

Блок автоматического отключения
напряжения холостого хода
источников сварочного тока БОН-12

Блок автоматического отключения напряжения холостого хода сварочных источников БОН-12 предназначен для создания безопасных условий труда при проведении сварочных работ с использованием сварочных источников на номинальный ток до 500 А.

Сварочные источники должны соответствовать: трансформаторы - ГОСТ 95, выпрямители - ГОСТ 13821.

Сварочные источники не должны иметь осцилляторов (высоковольтных устройств поджига дуги).

Блок является вспомогательным средством защиты от поражения сварщика напряжением холостого хода в процессе замены электрода и применяется в соответствии с:
  • «Правилами по охране труда при выполнении электросварочных и газосварочных работ»: все электросварочные установки с источником переменного и постоянного тока при сварке в особо опасных условиях (внутри металлических емкостей, колодцев, отсеков, барабанов, газоходов, топок котлов, тоннелей), а также установки для ручной сварки на переменном токе, применяемые в особо опасных помещениях или вне помещений, должны быть оснащены устройствами отключения холостого хода.
  • ГОСТ 12.3.003: при проведении электросварочных работ в замкнутых и труднодоступных пространствах* должна производиться при наличии ограничителя напряжения холостого хода при ручной дуговой сварке переменным током.
* Замкнутыми пространствами (помещениями) считаются пространства, ограниченные поверхностями, имеющие люки (лазы), с размерами, препятствующими свободному и быстрому проходу через них работающих и затрудняющими естественный воздухообмен; труднодоступными пространствами (помещениями) следует считать такие, в которых ввиду малых размеров затруднено выполнение работ, а естественный воздухообмен недостаточен.

ВНИМАНИЕ! БЛОК ДОЛЖЕН БЫТЬ ЗАЗЕМЛЕН ОТДЕЛЬНЫМ ПРОВОДНИКОМ.

ВНИМАНИЕ! БЛОК НЕ МОЖЕТ БЫТЬ ИСПОЛЬЗОВАН В КАЧЕСТВЕ ЕДИНСТВЕННОГО СРЕДСТВА ЗАЩИТЫ.



Основные особенности


Блок, как средство защиты функционирует лишь в паузах между сварками, а так же - через время (не более 1 с) выдержки полного напряжения холостого хода после обрыва дуги за счет размыкания силовой цепи блока и наличия дежурного напряжения на электрододержателе.
Блок обеспечивает:
• замыкание силовой цепи блока, при замыкании сварочной цепи активным сопротивлением, верхнее значение которого находится в диапазоне от 200 Ом до 400 Ом; • замкнутое состояние силовой цепи блока при протекании в сварочной цепи (в дуговом промежутке) сварочного тока, значение которого находится в диапазоне 50-500 А;
• замкнутое состояние силовой цепи блока в течение времени выдержки не более 1 с после прекращения протекания сварочного тока в ней; • размыкание силовой цепи после отработки времени выдержки (не более 1 с) с появлением дежурного напряжения на электрододержателе до величины (8,5-12) В;
• поддержание дежурного (сниженного) напряжения на электрододержателе при сопротивлении в сварочной цепи (дугового промежутка) более 400 Ом; • сниженное напряжение на электрододержателе в случае выхода из строя любого элемента схемы;
• срабатывание защиты при неправильном подключении; • срабатывание резервной защиты с выдержкой времени (1,24-1,45) с, при выходе из строя элементов схемы блока
Блок изготовлен в соответствии с ГОСТ 12.2.007.8, ГОСТ 24754, ГОСТ 30852.20 и ТУ 27.90.31-001-00788844-2021, в рудничном нормальном исполнении PH1.
По запросу может быть изготовлен в соответствии с ГОСТ Р МЭК 60974-1.

Технические характеристики


Наименование параметра Значение
Номинальное напряжение питающей сети*, В 220/380/660
Частота питающей сети, Гц 50
Дежурное напряжение (сниженное напряжение), В 8,5-12,0
Время срабатывания блока с подачей сварочного напряжения между электрододержателем и свариваемым изделием, с, не более 0,06
Время задержки перед появлением дежурного напряжения, с, не более 1
Номинальный сварочный ток, А 500
Номинальное рабочее напряжение, В 40
Номинальный режим работы (ПН) при цикле 5 мин., % 35
Наименьший сварочный ток, не более А 50
Наибольший сварочный ток, не менее, А 500
Род сварочного тока переменный или постоянный
Степень защиты от наружных воздействий по ГОСТ 14254-2015 IP54
Класс нагревостойкости изоляции H
Габаритные размеры, мм (Д х Ш х В) 430х205х270
Масса, не более кг 12,5
*Работоспособность блока обеспечивается при колебаниях напряжения питающей сети от минус 5% до плюс 10% от номинального.
ВНИМАНИЕ! ОБОРУДОВАНИЕ МОЖЕТ РАБОТАТЬ ОТ ПИТАЮЩЕГО НАПРЯЖЕНИЯ 220 В или 380 В или 660 В. Определяется при заказе.
ВНИМАНИЕ! ОБОРУДОВАНИЕ ПРЕДНАЗНАЧЕНО ДЛЯ ЭКСПЛУАТАЦИИ В УСЛОВИЯХ БЕЗОПАСНЫХ ПО ГАЗУ И ПЫЛИ, ШАХТ И РУДНИКОВ.

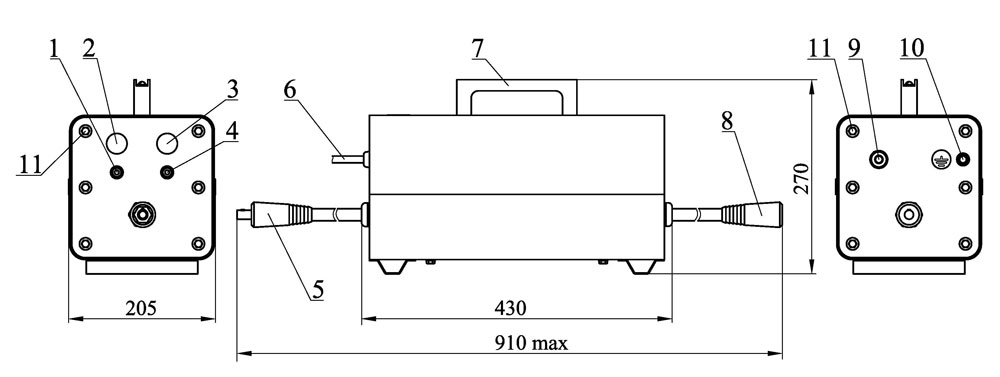

Общий вид и габаритные размеры

1. Кнопка "Готов"
2. Индикатор "Сеть"
3. Индикатор "U>12 B" (по ГОСТ 12.2.007.8)
или "U<12 B" (по ГОСТ Р МЭК 60974-1)
определяется при заказе
4. Кнопка "Контроль"

5. Токовый разъем "Источник"
6. Сетевой кабель
7. Ручка для переноски
8. Токовый разъем "Электрод"
9. Кабельный ввод для подключение сети
10. Устройство заземления
11. Место опломбировки изделия

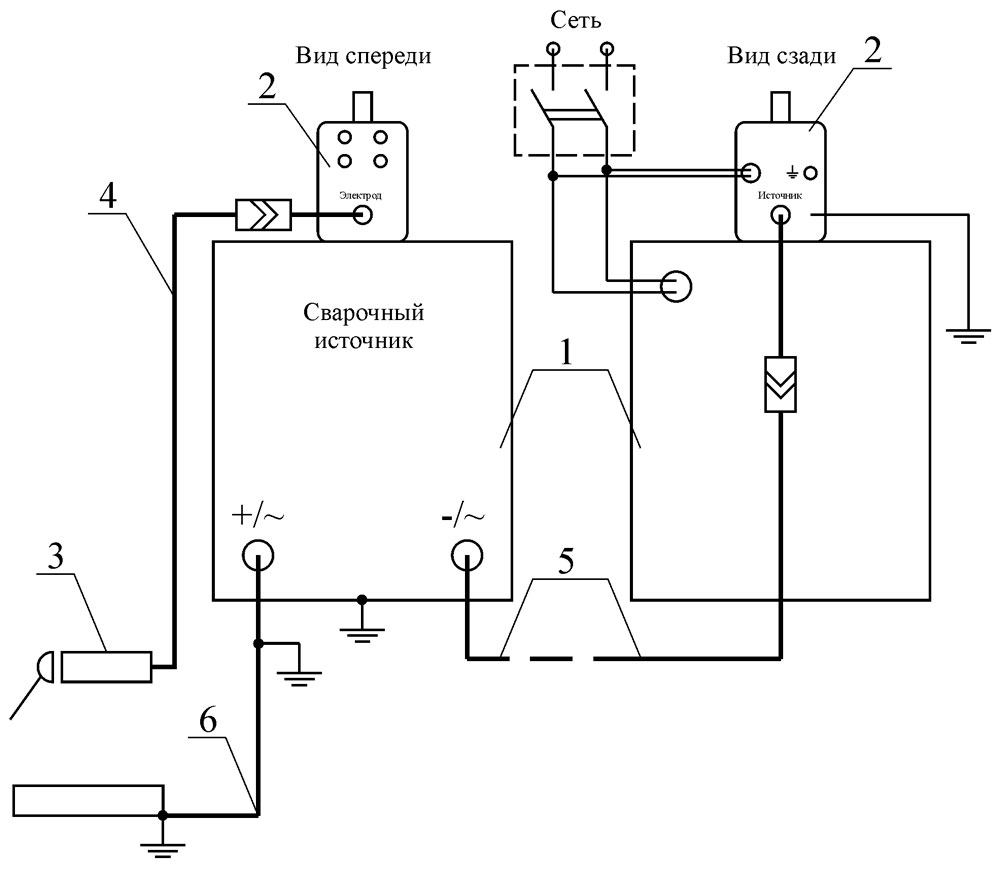

Схема подключения блока к стационарной электрической сети,
контуру защитного заземления и сварочному источнику

1. Сварочный источник
2. Блок БОН-12
3. Электрододержатель
4. Кабель сварочный от блока
БОН-12 к электрододержателю

5. Кабель сварочный от источника к блоку БОН-12
6. Кабель сварочный от источника к "изделию"

Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
Внешний вид изделия, может отличаться от иллюстраций, представленных на сайте.
Материалы размещенные на сайте носят информационный характер и не являются публичной офертой.
