Регулятор контактной машины РКМ-1501

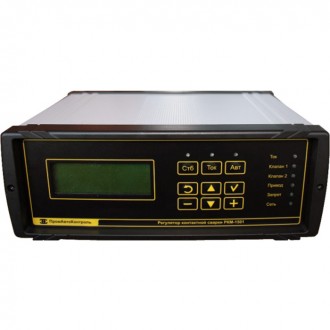

Регулятор контактной машины РКМ-1501 Нажмите, чтобы увеличить

Регулятор контактной машины РКМ-1501

Регуляторы серии РКМ-1501 предназначены для управления циклом сварки точечных и шовных машин переменного тока с переменным сварочным усилием с приложением ковочного усилия или предварительным обжатием.

Регулятор выполнен на базе однокристальной ЭВМ типа ATmega128A.

+ Основные особенности

• Хранение 16 сварочных программ в энергонезависимой памяти;
• Внешний пульт выбора сварочных программ;
• 15-ти позиционный сварочный цикл (3 сварочных тока с различным   нагревом);
• Измерение и индикация коэффициента мощности машины;
• Измерение и индикация текущего напряжения сети;
• Индикация минимального и максимального напряжения сети при сварке;
• Дискретный отсчет позиций сварочного цикла в периодах и полупериодах   сети;
• Регулирование тока в диапазоне от 30 до 100% от полнофазного;
• Расширенный алгоритм компенсации сварочного тока при колебаниях   сети;
• Расширенные функции по управлению клапаном дополнительного   усилия;
• Счетчик сварок и компенсация износа электродов.
+ Технические характеристики

Наименование параметра Значение
Количество импульсов тока 1 - 2997
Отклонение величины тока при колебаниях сети +5/-10% ±3%
Количество исполнительных устройств 3
Напряжение питания, В 380 (220*)
Габаритные размеры (ШхВхГ), мм 245х95х195
Масса, кг (не более) 3,5
* Регуляторы на напряжение 220В поставляются по заказу

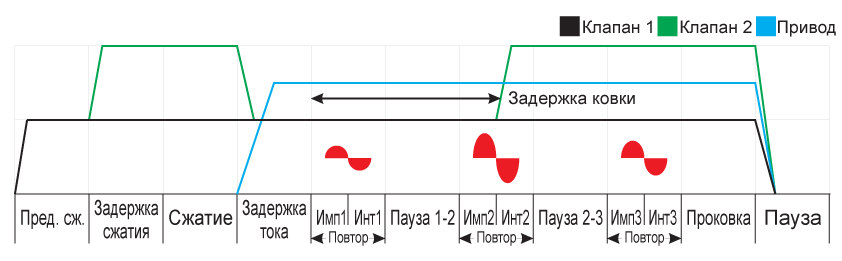

Циклограмма работы регулятора

Cкачать подробное описание в формате PDF
