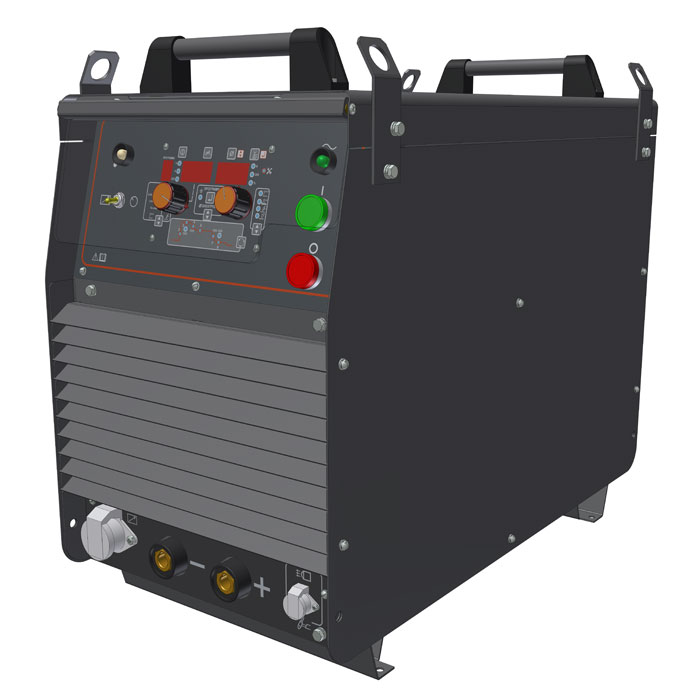

| Выпрямитель для дуговой сварки ПИОНЕР-6016Е | Нажмите, чтобы увеличить |
|
ВЫПРЯМИТЕЛЬ ДЛЯ ДУГОВОЙ СВАРКИ ПИОНЕР-6016E |
|
Выпрямитель для дуговой сварки ПИОНЕР-6016E с универсальными внешними характеристиками предназначен для совместной работы с подающими механизмами ПДГ-416, ПДГО-516 и ПДГО-616 в составе комплекта Х16 для дуговой сварки, а также в виде одиночного выпрямителя. Выпрямитель обеспечивает следующие виды сварки: • полуавтоматическую сварку плавящимся электродом в среде защитных газов [MIG/MAG]; • сварку углеродистых, легированных и коррозионностойких сталей на постоянном токе [MMA] металлическими электродами с покрытием; • сварку неплавящимся электродом на постоянном токе в среде аргона [TIG] всех металлов, за исключением алюминия и его сплавов; • воздушно-дуговую строжку неплавящимся угольным (графитовым) электродом. [CAC-A]. |
|
ОСНОВНЫЕ ОСОБЕННОСТИ |
| • Выпрямитель для дуговой сварки ПИОНЕР-6016E имеет панель управления и два рабочих функционала - "Профессиональный" и "Базовый". |
|
• Выпрямитель со своей панели управления может работать в ММА, САС-А и TIG видах сварки, как в составе полуавтомата, так и виде одиночного выпрямителя.
С панели управления осуществляется регулировка сварочного процесса в ММА, CAC-A и TIG. |
| • Выпрямитель ПИОНЕР-6016E имеет широкий выбор опций. (Подробнее см. ниже) |
|
Сварочные режимы |
|
|
TIG |
MMA |
|
При выборе данного вида сварки управление полуавтоматом осуществляется или с панели управления подающего механизма, или и с панели управления выпрямителя (при наличии).
При выборе вида сварки TIG, подающий механизм обеспечивает: - предварительную установку параметров сварочного цикла TIG; - регулировку сварочного тока выпрямителя; - предварительную установку параметров сварочного цикла (до 10 ПРОГРАММ); - работу в режиме блока снижения напряжения (БСН); - ИНЖЕНЕРНОЕ МЕНЮ для TIG (ограничение изменения параметров сварочного цикла). Зажигание дуги при TIG-сварке происходит, после начала сварочного цикла, отрывом вольфрамового электрода от изделия (Liftarc, контактный способ поджига дуги). |
При выборе данного вида сварки управление полуавтоматом осуществляется или с панели управления подающего механизма, или и с панели управления выпрямителя (при наличии).
При выборе вида сварки ММА, подающий механизм обеспечивает: - регулировку сварочного тока выпрямителя; - регулировку тока и времени в начале сварки («Горячий старт»); - регулировку тока короткого замыкания выпрямителя («Динамика» или «Форсаж»); - регулировку длины дуги (ограничение тепловложения); - работу в режиме блока снижения напряжения (БСН); - работу в режиме антиприлипания электрода; - синергетический режим работы (выбор сварочных параметров под выбранный тип электрода и его диаметра); - предварительную установку в ручном режиме параметров сварочного цикла (до 8 ПРОГРАММ); - ИНЖЕНЕРНОЕ МЕНЮ для ММА (ограничение изменения параметров сварочного цикла). |
|
Строжка [CAC-A] |
|
| При выборе вида сварки Строжка, выпрямитель обеспечивает воздушно-дуговой строжкой неплавящимся угольным (графитовым) электродом. | |
|
MIG/MAG |
|
|
При выборе данного вида сварки управление полуавтоматом осуществляется с панели управления подающего механизма.
Описание работы и порядок работы приведен в Руководстве по эксплуатации на подающий механизм. |
|
|
Описание "ПРОФЕССИОНАЛЬНОГО " и "Базового" функционала выпрямителя ПИОНЕР-6016E |
|||
|
Панель управления выпрямителя, для каждого вида сварки ММА или TIG, имеет два варианта своей работы: базовый и профессиональный.
Переключение между функционалами можно произвести, войдя в ТЕХНОЛОГИЧЕСКОЕ МЕНЮ. |
|||
|
"БАЗОВЫЙ" ФУНКЦИОНАЛ: Режим TIG • Доступна предварительная установка параметров одного сварочного цикла (ПРОГРАММЫ). Регулировки допустимы от минимального разрешенного сварочного тока выпрямителя для TIG, до его максимального значения. |
|||
|
Режим MMA
• В "Ручном режиме" управления, будет доступна предварительная установка параметров одного сварочного цикла (ПРОГРАММЫ). Регулировки допустимы от минимального разрешенного сварочного тока выпрямителя для ММА, до его максимального значения. |
|||
|
Строжка [CAC-A]
• Доступна регулировка от минимального разрешенного сварочного тока выпрямителя до его максимального значения. |
|||
|
"ПРОФЕССИОНАЛЬНЫЙ" ФУНКЦИОНАЛ: Режим TIG • Доступна предварительная установка параметров 10 сварочных циклов (ПРОГРАММ). Регулировки допустимы от минимального разрешенного сварочного тока выпрямителя для TIG, до его максимального значения. |
|||
|
Режим MMA
• В "Ручном режиме" управления, будет доступна предварительная установка параметров 8 сварочных циклов (ПРОГРАММ). • Синергетическая возможность управления сваркой. Согласно технологических требований, можно выбрать три способа сварки: - сварка металлическим электродом с основным покрытием; - сварка нержавеющим электродом; - наплавка нержавеющим электродом. Регулировки допустимы от минимального разрешенного сварочного тока выпрямителя для ММА, до его максимального значения. |
|||
|
Строжка [CAC-A]
• "Выбор диаметра электрода" - установите необходимый диаметр электрода. Регулировка сварочного тока будет производится в разрешенном токовом диапазоне для данного диаметр электрода. |

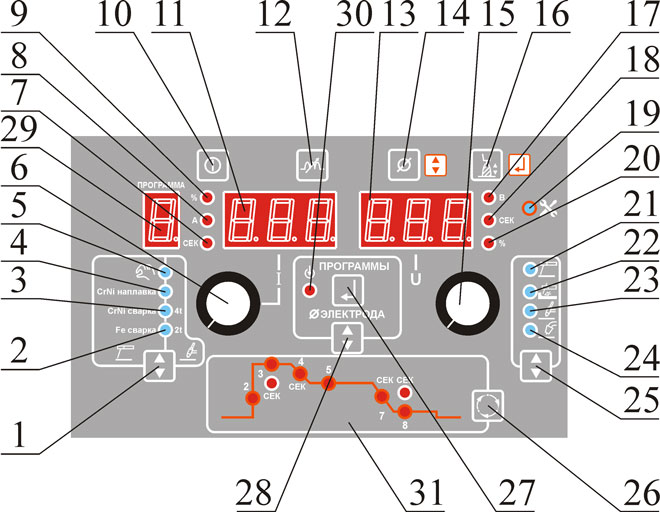

| + Общий вид панели управления выпрямителя ПИОНЕР-6016E |
|

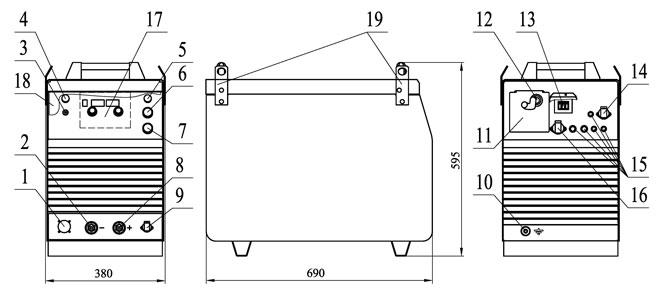

Общий вид, габаритные размеры выпрямителя ПИОНЕР-6016E |
|||
|
|||
|
1. Разъём для подключения подающего механизма;
|
11. Съемная крышка отсека подключения сетевого кабеля;
|
||
| + Технические характеристики |

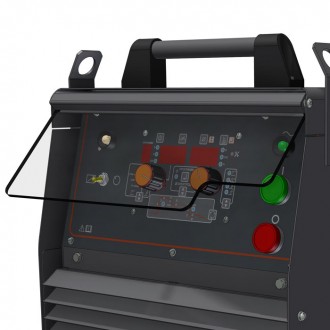

| + ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ ВЫПРЯМИТЕЛЯ ПИОНЕР-6016E |
