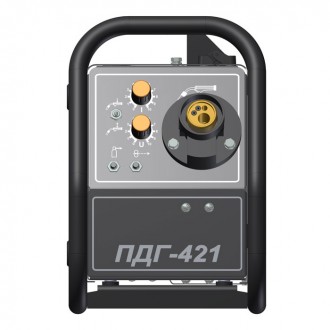

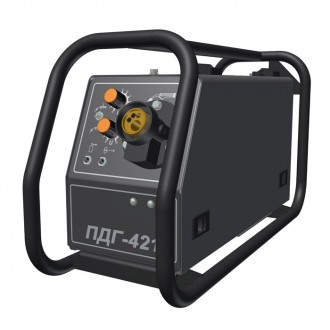

Подающие механизмы ПДГ-421 Нажмите, чтобы увеличить

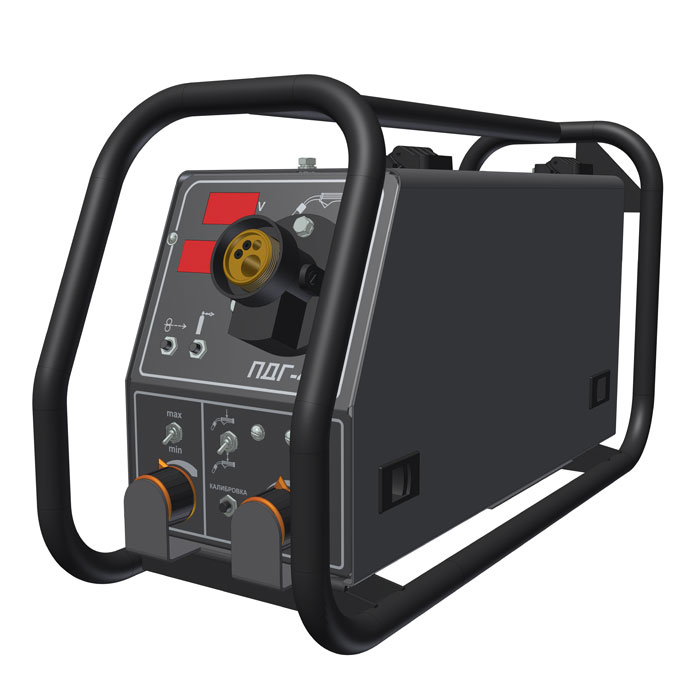

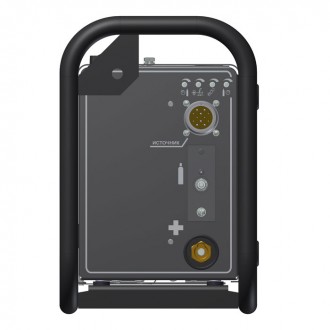

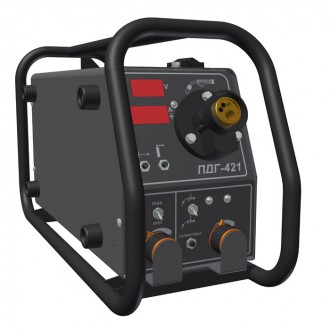

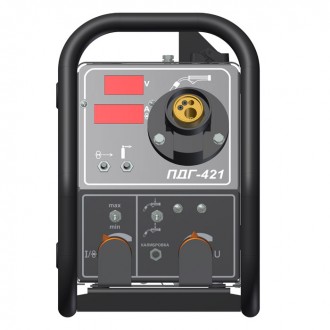

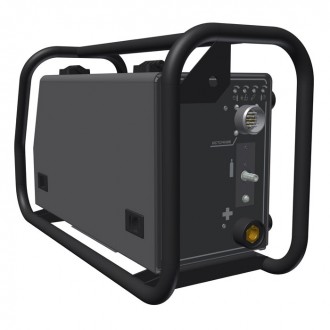

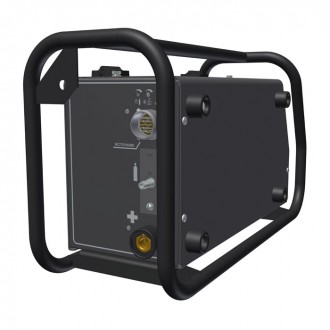

ПОДАЮЩИЙ МЕХАНИЗМ ДЛЯ ДУГОВОЙ СВАРКИ ПДГ-421

Подающий механизм для дуговой сварки ПДГ-421 предназначен для дуговой сварки плавящимся электродом на постоянном токе в среде защитных газов изделий из малоуглеродистых и низколегированных сталей [MIG/MAG] совместно с выпрямителем для дуговой сварки (поставляется по отдельному соглашению). Подающий механизм входит в состав комплекта полуавтомата для дуговой сварки, именуемого в дальнейшем "полуавтомат". Подающий механизм имеет независимое, плавное регулирование скорости подачи электродной проволоки, которое регулируется ручкой потенциометра, расположенного на подающем механизме.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Управление осуществляется с помощью органов управления, расположенных на подающем механизме, и кнопки на горелке.
• Подающий механизм выпускается в следующих исполнениях:
    -  исп.50 для комплектов Х15 и Х10 Индикатор "I", расположенный на передней панели, отображает информацию о значении задания скорости в процентах от ее максимального значения (имеет 3 декады);
    -  исп.51 для комплектов Х15 и Х10 Индикатор "I", отображает информацию о значении задания скорости в м/мин (имеет 4 декады);
    -  Исп. ниже 50 для комплектов Х10 Без приборов индикации.
•  Подающий механизм имеет цифровую индикацию тока и напряжения для совместной работы с выпрямителями Х15:
     ВД320КС серия 06 исполнение 13;
     ВДУ511 серия 01 исполнения 15, 16;
     ВДУ511 ДИСК серия 04 исполнение 10 ;
     Пионер-5000 серия 05 исполнение 03;
     Пионер-6000.

•  На подающем механизме индицируются предварительные установки задания напряжения и скорости, значения сварочного тока и напряжения. • Индикация имеет режим учета падения напряжения в сварочных кабелях от выпрямителя к подающему механизму.
• Цифровая индикация подающего механизма работает в составе с перечисленными выше выпрямителями. В случае применения другого сварочного выпрямителя Х10, индикация выводит только предварительную установку задания скорости.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ ПОДАЮЩЕГО МЕХАНИЗМА

Подающий механизм имеет 3 режима работы: "Заправка проволоки", "Продувка газа" и "Сварка".
В режиме работы "Заправка проволоки"выполняется подача электродной проволоки при нажатии кнопки "Заправка проволоки", находящейся на передней панели управления подающего механизма. При этом не происходит подачи газа и включения сварочного выпрямителя.

В режиме работы "Продувка газа"выполняется подача газа через горелку при нажатии кнопки "Тест газа", находящейся на передней панели управления подающего механизма . При этом не происходит подачи сварочной проволоки и включения сварочного выпрямителя.

В режиме работы "Сварка" полуавтомат обеспечивает:
• возможность работы в режимах "Длинные (4Т)/короткие швы(2Т)";
• дистанционную регулировку сварочного напряжения выпрямителя;
• дистанционное включение/выключение сварочного выпрямителя;
• регулировку времени задержки отключения сварочного выпрямителя по окончании сварки ("Вылет проволоки");
• регулировку времени изменения скорости подачи сварочной проволоки от минимального до установленного значения ("Мягкий старт");
• продувку газа до и после сварки в режиме “Длинные швы”;.
• регулировку времени продувки газа до сварки и защиты сварочной ванны..

Управление процессом сварки в режиме "Короткие швы" осуществляется кнопкой на горелке в следующей последовательности:
• при нажатии и удержании кнопки на горелке происходит включение газового клапана, обеспечивающее подачу защитного газа в зону сварки. Включается сварочный выпрямитель, обеспечивающий подачу сварочного тока на горелку. Включается подача электродной проволоки. При замыкании электродной проволоки на свариваемое изделие зажигается дуга, происходит сварка;
• при размыкании кнопки на горелке прекращается подача электродной проволоки, снимается напряжение со сварочной горелки и прекращается подача защитного газа.

Управление процессом сварки в режиме "Длинные швы" осуществляется кнопкой на горелке в следующей последовательности:
• при нажатии кнопки на горелке включается газовый клапан, обеспечивающий подачу защитного газа в зону сварки. При этом сварочный выпрямитель не включается, сварочный ток на горелку не подается;
• при отпускании кнопки горелки происходит включение сварочного выпрямителя и подачи электродной проволоки. При замыкании электродной проволоки на свариваемое изделие зажигается дуга, происходит сварка;
• при повторном нажатии кнопки на горелке прекращается подача электродной проволоки, затем отключается сварочный выпрямитель. При удержании кнопки на горелке подача защитного газа продолжается;
• при отпускании кнопки горелки прекращается подача защитного газа.

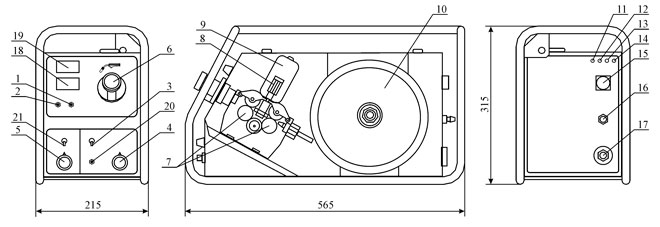

Общий вид и габаритные размеры подающего механизма

1. Кнопка "Тест газа";
2. Кнопка "Заправка проволоки";
3. Тумблер переключения режимов "Длинные/короткие швы";
4. Потенциометр регулирования напряжения источника;
5. Потенциометр регулирования скорости подачи проволоки;
6. Разъем для подключения горелки;
7. Сменные ролики;
8. Ручка регулирования усилия прижима роликов;
9. Устройство подающее;
10. Кассета;
11. Потенциометр регулирования времени подачи газа до сварки;

12. Потенциометр регулирования "мягкого старта" подачи проволоки;
13. Потенциометр регулирования вылета проволоки после сварки;
14. Потенциометр регулирования времени защиты сварочной ванны;
15. Разъем для подключения провода управления;
16. Штуцер газового клапана;
17. Токовый разъем "+";
18. Индикатор сварочного тока и предварительного задания скорости подачи проволоки;
19. Индикатор напряжения на дуге;
20. Кнопка "калибровка";
21. Тумблер "min/max" выбора диапазона регулировани яскорости подачи проволоки;


+ Технические характеристики

Наименование параметра Значение
Напряжение питания, В 27
Частота, Гц 50
Номинальный сварочный ток, А* 400
Номинальное сварочное напряжение, В* 42
Номинальный режим работы (ПВ) при цикле 10 мин., %* 60
Пределы регулирования сварочного тока, А* 80-500
Диаметр порошковой проволоки, мм ---
Диаметр стальной сплошной проволоки, мм 0,8-1,4
Пределы регулирования скорости подачи электродной проволоки, м/мин (м/ч): 1-16 (60-960)
Тип разъема горелки KZ-2
Пределы регулирования времени предварительной продувки газа, сек 0,2-1,2
Пределы регулирования времени задержки отключения выпрямителя
(вылет проволоки), сек 		0,2-1,5
Пределы регулирования времени нарастания скорости подачи электродной проволоки
от минимального до установленного значения (мягкий старт), сек 		0,2-2
Габаритные размеры (ДхШхВ), мм 565х215х315
Масса, кг, не более: 14
* - Пределы регулирования сварочного тока (напряжения) определяются сварочным выпрямителем, совместно с которым работает подающий механизм. В таблице в качестве сварочного выпрямителя приведены данные выпрямителя Пионер-5000 серия 05 исполнение 03.
Изготовитель оставляет за собой право на модификацию и/или изменение технических условий без предварительного уведомления.
