Машина контактной шовной сварки МШ-2011

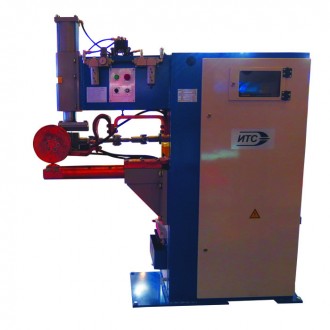

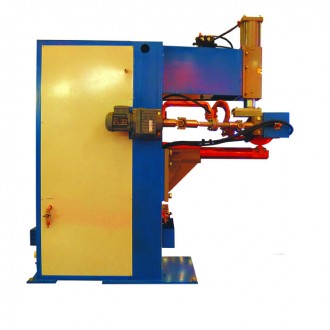

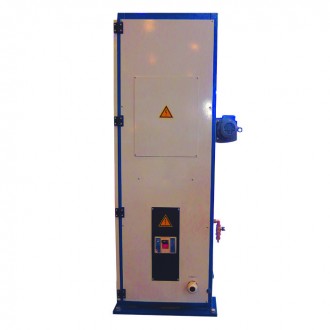

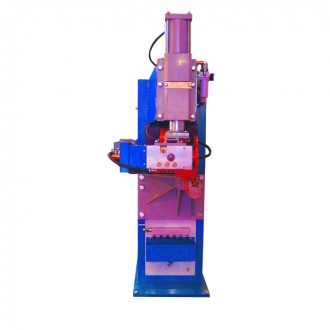

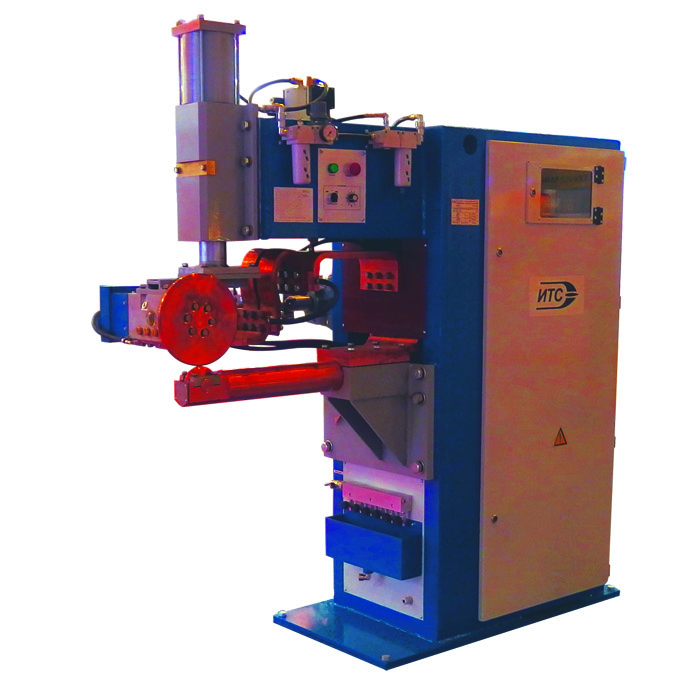

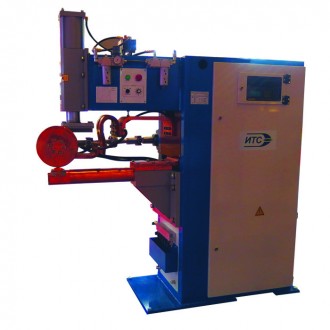

Машина контактной шовной сварки МШ-2011 Нажмите, чтобы увеличить

Машина контактной шовной сварки МШ-2011

Машина МШ-2011 предназначена для сварки востребованного диапазона толщин низкоуглеродистых сталей без покрытия, нержавеющих и жаропрочных сталей, титановых сплавов и, в отличии от популярной на рынке машины МШ-3208, не обладает избыточными параметрами, заложенными при проектировании.

Машина предназначена для сварки продольных швов.

+ Основные особенности:
• Привод усилия выполнен на базе стандартных линейных роликовых направляющих качения, что обеспечивает минимальные потери на трение. Данный тип привода обеспечивает высокое качество сварки;
• Трехкамерный пневмоцилиндр позволяет плавно регулировать раствор, создавать переменное усилие до или во время сварки, обеспечивая, ковочное усилие;
• Прямолинейный ход электрода;
• Система стабилизации сварочного тока при колебаниях напряжения электросети;
• Эффективная система пневматического привода сжатия с системой регулировки и подготовки сжатого воздуха;
• Система водяного охлаждения трансформатора и электрододержателей;
• Глушители шума на пневмоклапанах.

РЕКОМЕНДАЦИИ ПО ВЫБОРУ
машин контактной точечной сварки переменного тока из нашей линейки

Технические характеристики

Наименование параметра Значение
Наибольший вторичный ток, кА 20,0
Номинальный длительный вторичный ток, кА 16,0
Вылет номинальный, мм 600
Наибольшее усилие сжатия при давлении сжатого воздуха 0,6 МПа, даН, не менее 900
+ Подробные характеристики
Род сварочного тока Переменный
Расположение роликов Продольное
Напряжение питания частотой 50 Гц, В 380
Наибольшая мощность при коротком замыкании, кВА 125
Наименьшее усилие сжатия при давлении сжатого воздуха 0,1 МПа, даН, не более 100
Расход охлаждающей воды, л/ч 800
Регулирование сварочного тока Ступенчатое и фазовое
Число ступеней регулирования 4
Пределы фазового регулирования, % 100…30
Приводной электрод Верхний
Пределы регулирования скорости сварки, м/мин 0,15…6,0
Ход верхнего электрода, мм 110
Диаметр верхнего электрода, мм 260
Диаметр нижнего электрода, мм 105
Толщины свариваемых материалов, мм
Малоуглеродистые стали 0,3+0,3…2,0+2,0
Низколегированные стали 0,3+0,3…1,5+1,5
Нержавеющая стали типа 12Х18Н9Т 0,3+0,3…2,0+2,0
Титановые сплавы типа ОТ4 0,3+0,3…2,5+2,5
Габаритные размеры, мм 1845х765х1950
Масса, кг 1000

Машина комплектуются регулятором цикла сварки РКМ-1501. Возможна комплектация и другими регуляторами цикла сварки.

Также, машина может поставляться в инновационном исполнении с использованием РКМ-1701, встроенным датчиком тока, пропорциональными регуляторами давления и датчиками давления. В таком исполнении не будет редукторов для установки давлений в камерах пневмоцилиндра – значения сварочного и ковочного усилий вводятся в цифровом виде, что значительно облегчает работу.

+ Комплект ЗИП

В комплект ЗИП машины входит набор уплотнений для привода сварочного усилия (круглые кольца по ГОСТ 9833 и манжеты по ГОСТ 6678)
