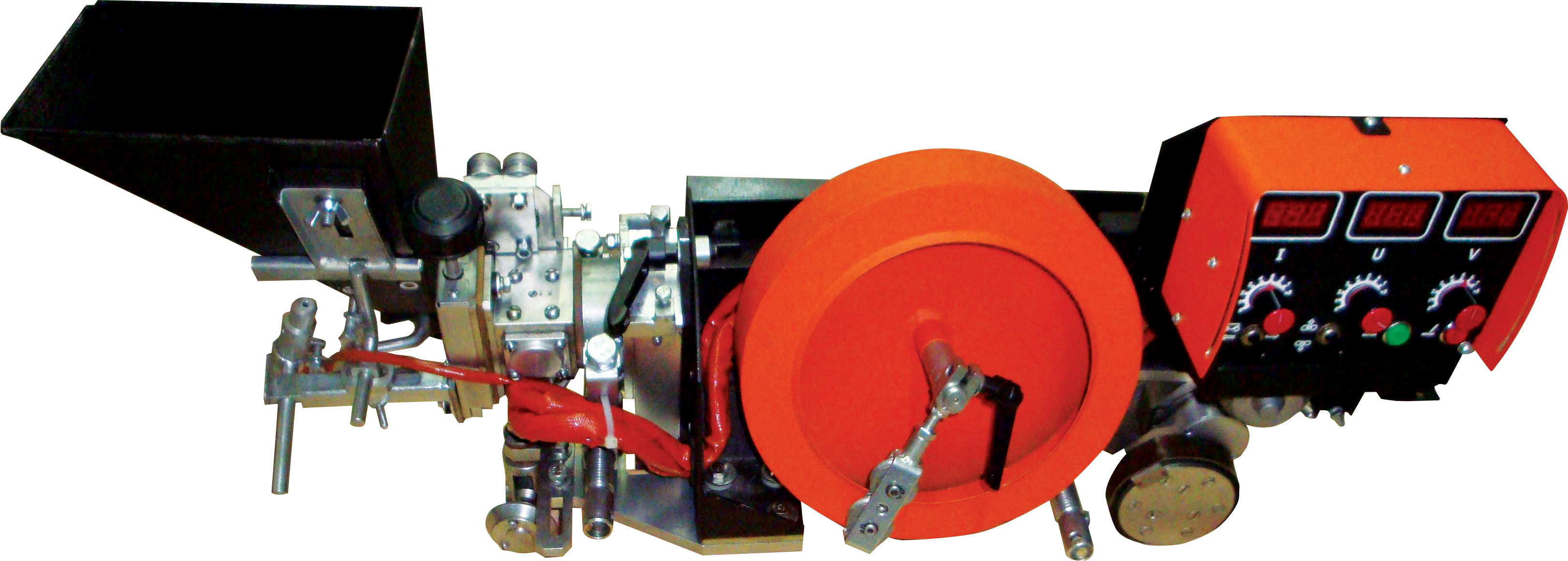

| Сварочный трактор АСУ-21 | Нажмите, чтобы увеличить |
Сварочный трактор АСУ-21 предназначен для сварки под флюсом угловых швов прямолинейных, криволинейных и кольцевых ребер жесткости. Высота ребер жесткости - более 180 мм, минимальное расстояние между осями ребер жесткости – 450 мм; радиус кривизны ребер жесткости более 1,5 м; угол, определяющий взаимное положение ребер жесткости и корпусной конструкции, может меняться в пределах от 70° до 110°. Ребра жесткости могут быть с поперечным сечением в виде «бульбообразного» профиля №18…№24б или таврового сечения.
ОСНОВНЫЕ ОСОБЕННОСТИ
• Микропроцессорный блок управления;
• Регулирование скорости подачи проволоки и скорости сварки – плавное;
• Стабилизация скорости сварки и скорости подачи проволоки;
• Цифровая индикация величины сварочного тока и напряжения;
• Предварительная установка сварочных параметров;
• Режимы «Наладка» и «Сварка»;
• Нескольких стартовых режимов в начале сварки: сварка вправо (сварка влево), поджиг в движении; сварка вправо (сварка влево), поджиг с места; сварка на месте;
• Корректировка сварочного режима (сварочное напряжение, скорости подачи проволоки, скорости сварки) в процессе сварки;
• Хранение до десяти сварочных программ;
• Рекомендуемые источники питания – ВДУ-506С, ВС-600С, ВС-730С, ВДУ-1000, ВДУ-1250.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Напряжение питания сварочного автомата при частоте 50 Гц, В | 42 |
| Диаметр электродной проволоки, мм | 2,0-3,0 |
| Пределы регулирования скорости подачи электродной проволоки, м/ч* | 1) 50-240 2) 120-760 |
| Пределы регулирования скорости сварки, м/ч | 12-60 |
| Угол наклона сварочной проволоки от вертикали (в плоскости, перпендикулярной сварочному шву) | 0°…45° |
| Ход регулировки вылета сопла, мм | 70 |
| Ход поперечной регулировки переднего колеса, мм | 76 |
| Межосевое расстояние колёс, мм | 516 |
| Колёсная колея, (внутренний размер), мм | 104 |
| Вместимость кассеты, не более, кг | 5 |
| Вместимость бункера, дм3 | 2.5 |
| Диаметр ведущих колес тележки, мм | 110 |
| Масса автомата, кг, не более (без балласта, бункера и кассеты) | 29 |
| Масса балласта, кг, не более | 10 |
| Масса бункера, кг, не более | 1.5 |
| Масса кассеты, кг, не более | 1.0 |
| * Имеется 2 диапазона, переход между ними осуществляется перестановкой шкивов ременной зубчатой передачи |
