Комплекс дуговой сварки КДС-41, предназначен для сварки и наплавки на постоянном токе под слоем флюсом (SAW), а так же в среде защитных газов (MIG/MAG) поворотных цилиндрических изделий.
Комплекс состоит из станка-позиционера, шкафа управления станком, сварочной головки АДФ-1000, сварочной головки АДФ-1000 TWIN, сварочной головки АДГ-630, источника сварочного тока ВДУ-1250, источника сварочного тока ВДУ-511, пульта управления станком, пульта управления сваркой, системы флюсооборота СОФ-1250, системы слежения, системы видеонаблюдения.

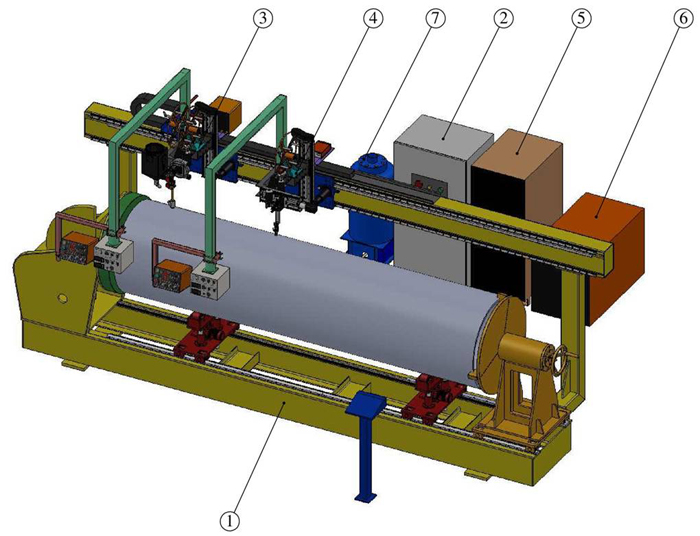

Внешний вид комплекса
1 – станок позиционер; 2 – шкаф управления станком; 3 – сварочная головка АДФ-1000 (АДФ-1000 TWIN); 4 – сварочная головка АДГ-630; 5 – источник сварочного тока ВДУ-1250; 6 – источник сварочного тока ВДУ-511; 7 – питатель СОФ-1250.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Наименование параметра |
Величина |
|
Напряжение питающей сети, В |
380+5% -10% |
|
Потребляемая мощность, кВА, не более |
65 |
|
Максимально допустимая масса изделия, кг |
5000 |
|
Максимально допустимая длина изделия, мм |
4000 |
|
Допустимый диаметр изделия, мм |
40-950 |
|
Номинальный ток с использованием головки АДФ-1000 (при ПВ 100% ), А |
1000 |
|
Номинальный ток с использованием головки АДГ-630 (при ПВ 60% ), А |
630 |
|
Диаметр электродной проволоки (для АДФ-1000), мм |
2..4 |
|
Диаметр электродной проволоки (для АДГ-630), мм |
1,2..2 |
|
Диаметр электродной проволоки (для АДФ-1000 TWIN), мм |
1,2..1,6 |
