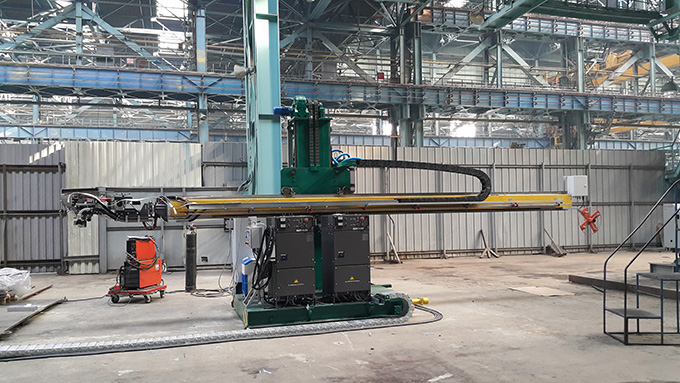

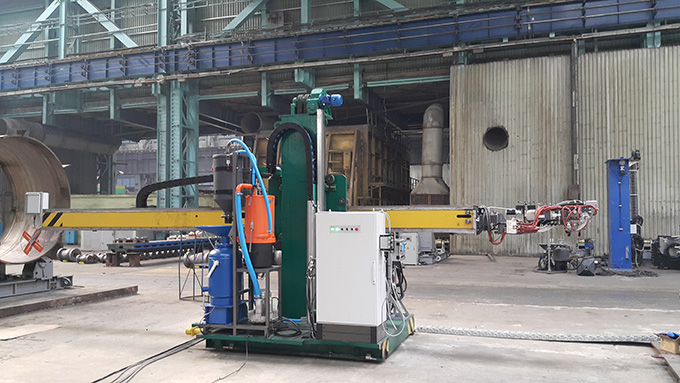

Модернизации двух сварочных установок BREDA TERMOMECCANICA
Все

В рамках модернизации сварочных установок было сделано следующее.


1. Разработка проекта модернизации оборудования и согласование его с заказчиком.
2. Выполнение работ по модернизации:
- разборка оборудования и дефектация его узлов;
- обследование состояния рельсового пути;
- восстановление и модернизация механической части оборудования;
- установка нового оборудования для сварки и наплавки (источники сварочного тока, сварочная головка, головки для наплавки лентой, система слежения, система флюсооборота, система подготовки воздуха);
- замена системы управления оборудованием;
- разработка эксплуатационной документации на модернизируемое оборудование.

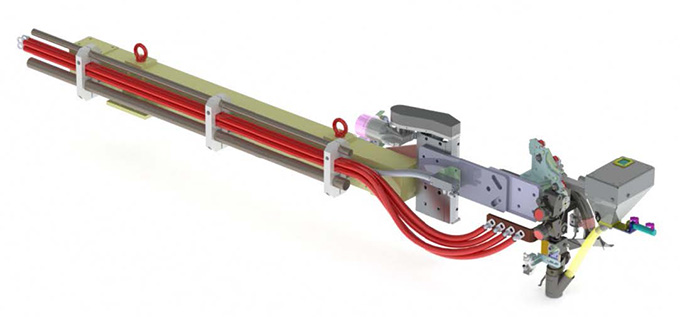

ГОЛОВКА ДЛЯ СВАРКИ КОЛЬЦЕВЫХ И ПРОДОЛЬНЫХ НАРУЖНЫХ И ВНУТРЕННИХ ШВОВ И НАПЛАВКИ ПРОВОЛОКОЙ ВНУТРЕННИХ ПОВЕРХНОСТЕЙ С СИСТЕМОЙ ПОДВЕСКИ И ПОЗИЦИОНИРОВАНИЯ


Головка дуговой сварки и наплавки включает в себя:
- привод (мотор-редуктор) подачи проволоки;
- правильно-подающее устройство;
- мундштук-токоподвод;
- кассетное устройство, рассчитанное на бухту проволоки массой до 40 кг,
установленное на тормозном устройстве;
- изолированный направляющий канал;
- лазерный светоуказатель;
- низковольтное устройство местной подсветки;
- бункер для флюса со шлангами и патрубками подачи и уборки флюса.
Головка укомплектована сменными роликами подающего устройства и
сменными токоведущими наконечниками мундштука.
Головка снабжена моторизованными суппортами «лёгкой» серии.

Наименование параметра

Значение

Номинальный сварочный ток
(при продолжительности включения ПВ = 100%), А

1250

Диаметр электродной проволоки, мм

3…5

Скорость подачи проволоки, м/мин

0,2…4

Минимальный внутренний диаметр обечайки, в котором возможна работа головки, мм

600

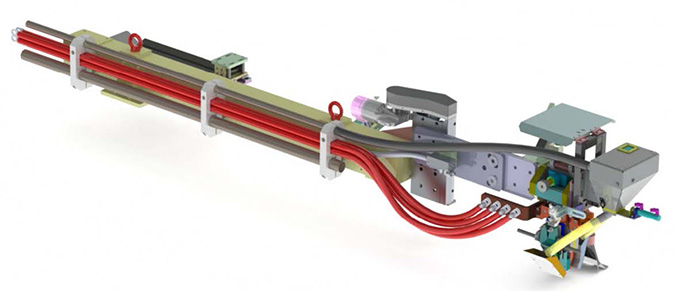

ГОЛОВКА ДЛЯ КОЛЬЦЕВОЙ И ПРОДОЛЬНОЙ НАПЛАВКИ ЛЕНТОЙ ВНУТРЕННИХ ПОВЕРХНОСТЕЙ С СИСТЕМОЙ ПОДВЕСКИ И ПОЗИЦИОНИРОВАНИЯ


Головка дуговой наплавки включает в себя:
- привод (мотор-редуктор) подачи проволоки;
- наплавочная головка;
- кассетное устройство, рассчитанное на бухту ленты массой до 40 кг,
установленное на тормозном устройстве;
- устройства (лотки и роликовые блоки) на изоляторах
для направления ленты в головку;
- лазерный светоуказатель;
- низковольтное устройство местной подсветки;
- бункер для флюса со шлангами и патрубками подачи и уборки флюса.
Головка снабжена моторизованными суппортами «лёгкой» серии.

Наименование параметра

Значение

Номинальный сварочный ток
(при продолжительности включения ПВ = 100%), А

1250

Ширина ленты, мм

25…30

Толщина ленты, мм

0,7…0,7…30

Скорость подачи проволоки, м/мин

0,1…1

Минимальный внутренний диаметр обечайки, в котором возможна работа головки, мм

600

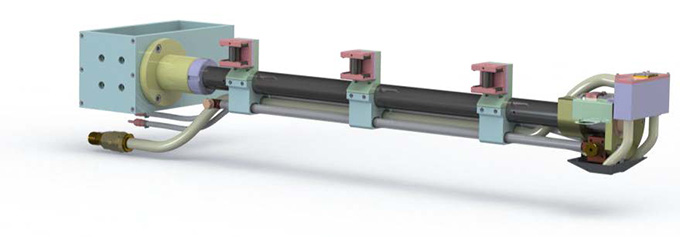

ГОЛОВКА ДЛЯ НАПЛАВКИ ЛЕНТОЙ ВНУТРЕННИХ ПОВЕРХНОСТЕЙ НА ГЛУБИНУ ДО 1 М


Головка дуговой наплавки включает в себя:
- привод (мотор-редуктор) подачи проволоки;
- наплавочная головка;
- кассетное устройство, рассчитанное на бухту ленты массой до 40 кг, установленное на тормозном устройстве;
- лазерный светоуказатель;
- низковольтное устройство местной подсветки;
- бункер для флюса со шлангами и патрубками подачи и уборки флюса.

Наименование параметра

Значение

Номинальный сварочный ток
(при продолжительности включения ПВ = 100%), А

700

Ширина ленты, мм

25…30

Толщина ленты, мм

0,7…0,7…30

Скорость подачи проволоки, м/мин

0,1…1

Минимальный внутренний диаметр обечайки, в котором возможна работа головки, мм

350
